Name: AS FD 90.HI
Brand: Schüco

Shrnovací systém Schüco AS FD 90.HI

Shrnovací posuvný systém Schüco AS FD 90.HI se vyznačuje velmi úzkou pohledovou šířkou a vynikající tepelnou izolací.

Široká nabídka typů otvírání a uzávorování umožňuje vytvořit individuální, nezaměnitelný vzhled Vašeho systému.

3 různé typy prahů, včetně ploché varianty s velmi dobrým překonáváním, garantují skvělé přizpůsobení se nejrůznějším typům instalace.

S alternativními otvíravými dveřmi pak lze vytvořit rychlý průchod. Integrovaná magnetická zarážka zajišťuje bezpečné otvírání a zavírání shrnovacího elementu.

Shrnovací systém s odolností proti vniknutí ve třídě RC 2 je zárukou ještě vyšší bezpečnosti.

Zdokonalený těsnící koncept se dvěma obvodovými těsnícími úrovněmi poskytuje ještě větší vodotěsnost a spárovou průvzdušnost u všech typů otvírání.

Ocenění

Ocenění

Ocenění

Výhody při projektování

Tento shrnovací systém lze volitelně shrnovat dovnitř, ven, vpravo či vlevo a lze ho proto přizpůsobit nejrůznějším prostorovým požadavkům široké škály uživatelů.
Velmi úzké pohledové šířky profilů jsou zárukou maximální transparentnosti a přívodu světla do interiéru. Systém lze navíc otevřít prakticky na 100% šíři stavebního otvoru.
Realizovat lze libovolné barevné provedení jak z vnitřní, tak i venkovní strany.
Vysoce jakostní vzhled - díky skrytým spojům a alternativnímu nášlapnému ochranému krytu plochého prahu.
Obrovská architektonická volnost - díky nejrůznějším možnostem použití (u obytné i nebytové výstavby), široké škále způsobů otvírání, typů prahů a větším rozměrům křídel.

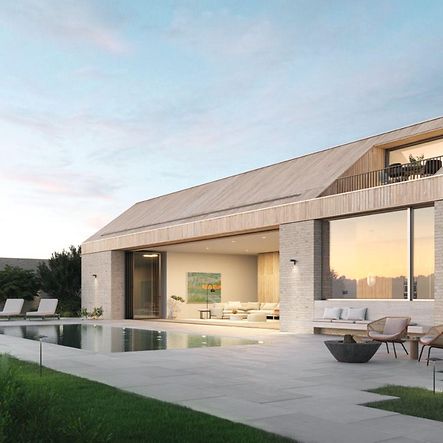

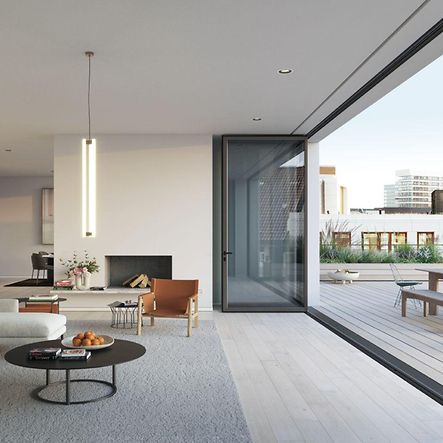

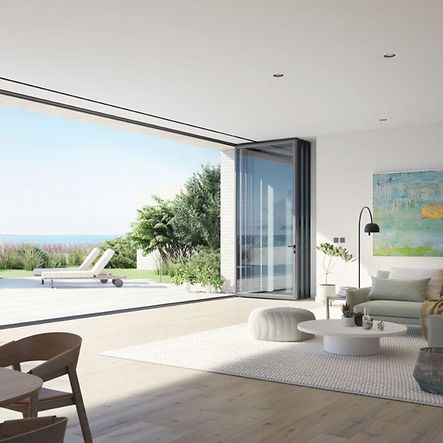

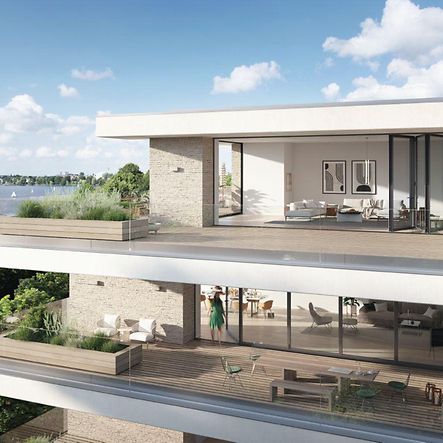

Galerie

Obrázky

Ocenění

Technické informace

Výška křídla min.: 660 mm
Výška křídla max.: 3500 mm
Výška křídla min.-max.: 660...3500 mm
Šířka křídla min.: 600 mm
Šířka křídla max.: 1500 mm
Šířka křídla min.-max.: 600...1500 mm
Pohledová šířka křídla: 41 mm
Pohledová šířka prostoru zaháknutí min.: 90 mm
Stavební hloubka systému min.: 90 mm
Stavební hloubka systému min. - max.: 90...90 mm
Hodnota Uw okna ≥: 0,8 W/(m²·K)
Index zvukové redukce RwP max.: 48 dB(A)
Těsnost proti nárazovému dešti: E 750
Odolnost proti vniknutí: do RC 2, PAS 24
Způsob ovládání: ručně
Hmotnost křídla max.: 150 kg
Pohledová šířka min.: 90 mm
Tloušťka skla / panelu max.: 65 mm
Hodnota Uf rámu ≥: 1,3 W/(m²·K)
Stavební hloubka celkem: 90 mm
Stavební hloubka křídla: 90 mm
Šířka prvku max.: 10500 mm
Výška prvku max.: 3608 mm
Pohledová šířka rámu: 71 mm
Pohledová šířka sloupek min.: 90 mm
Pohledová šířka sloupek min.-max.: 90...104 mm
Pohledová šířka štulp min.: 138 mm
Pohledová šířka štulp min.-max.: 138...171 mm
Tloušťka skla / panelu min.-max.: 23...65 mm

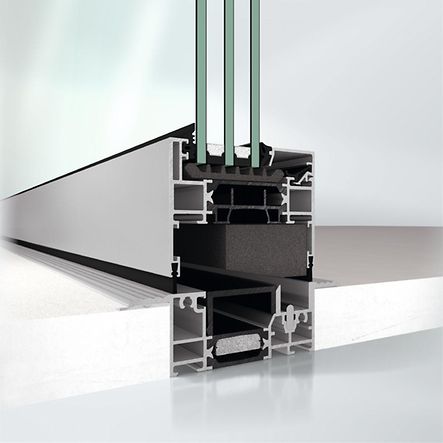

Výška prahu: < 12.5 mm, < 20 mm, > 20 mm
Oblast použití: Použití uvnitř, Použití venku, Bytové stavby, Objektové stavby, Ubytovny
Provedení štulpu: Ano
Počet křídel: 1, 2, 3, 4, 5, 6, 7
Počet kolejnic: 1-kolejnicové
Pojezdová lišta - materiál: Nerez
Pojezdový vozík - materiál: Hliník, Plast, Nerez
Povrchy: RAL, Práškování, Eloxování, Lak
Montáž kování: Válečkový dveřní závěs
Typ / způsob otvírání: Typ 6/90°, Free configuration
Doložení trvalé funkce: DIN EN 1191
Třída protikorozní ochrany kování: Třída 4
Průvzdušnost: Třída 4
Schopnost odolnosti proti větru průhyb: Klasse B5
Odolnost proti zatížení větrem: Třída C3, Třída B5
Těsnící úrovně: 4
Bezpečnostní zasklení: Ano
Značení CE: Ano
Cradle2Cradle: Ano
nezávisle na barvě: Ano
