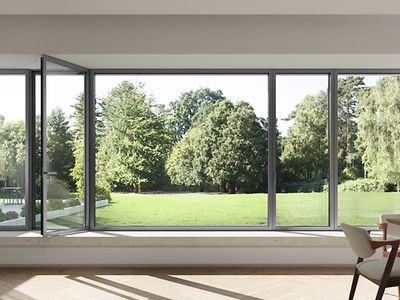

Schüco Fenstersystem AWS 75 PD.SI
Maximale Transparenz durch minimale Ansichtsbreite
Die Verschmelzung von Form und Funktion ist neben Energieeffizienz heute Grundvoraussetzung für die Realisierung moderner Gebäudehüllen. Mit dem Fenstersystem Schüco AWS 75 PD.SI (Panorama Design Super Insulated) bietet Schüco erstmals ein Öffnungselement, das diese architektonischen Anforderungen perfekt erfüllt: mit minimierten inneren und äußeren Ansichtsbreiten sowie exzellenter Wärmedämmung.
Basis dafür sind perfekt aufeinander abgestimmte Systemeigenschaften: flächenbündige innere Flügelprofiloptik und minimierte Dichtungsansichten, höchste Transparenz durch schmalste äußere und innere Ansichtsbreiten sowie harmonisierte Ansichtsbreiten in Festfeld und Öffnungselement für ein einheitliches Rahmenbild. Eine nicht sichtbare Entwässerung und die klare Designsprache durch enge Profilradien runden das wegweisende Design-Fenstersystem ab.
Perfekt abgestimmte Architekturlösungen bieten z. B. die Integration des hochwärmegedämmten Öffnungselements in das Schüco Fassadensystem FWS 35 PD sowie die Kombination mit dem schmalen opaken Lüftungsflügel Schüco AWS 75 PD VV.SI (Ventilation Vent Super Insulated).
Planungsvorteile
- Panorama Design: maximierte Transparenz durch minimierte Profilansicht
- Designprofilgeometrie: innere Flächenbündigkeit durch umlaufende Schattenfuge
- Panorama Design Formensprache: rosettenlose Griffanbindung durch Schüco Designgriff
- Einsatz als Lochfenster, Fensterband und Fassadeneinsatzelement in Schüco Pfosten-Riegel-Fassaden
- Breites Spektrum an Baukörperanschlüssen: optimierte Planungsmöglichkeiten inklusive verdeckt liegender Entwässerung
Galerie
Technische Informationen
- Ansichtsbreite min.
- 55 mm
- Uf-Wert Rahmen ≥
- 1,7 W/(m²·K)
- Glas-/Paneelstärke max.
- 50 mm
- Flügelbreite max.
- 1450 mm
- Flügelhöhe max.
- 2500 mm
- Schalldämmung RwP max.
- 46 dB(A)
- Luftdurchlässigkeit
- Klasse 4
- Schlagregendichtheit
- Klasse 9A
- Einbruchhemmung
- bis RC 2
- Windlastwiderstand
- Klasse C5/B5
- CE-Kennzeichnung
- Ja
- Bautiefe gesamt
- 85 mm
- Bautiefe Flügelrahmen
- 85 mm
- Flügelgewicht max.
- 160 kg
- Flügelhöhe min.-max.
- 540...2500 mm
- Flügelbreite min.-max.
- 470...1450 mm
- Ansichtsbreite Blendrahmen
- 55 mm
- Ansichtsbreite Flügelrahmen
- 0 mm
- Ansichtsbreite Pfosten max.
- 102 mm
- Ansichtsbreite Pfosten min.-max.
- 70...102 mm
- Glas/Paneelstärke min.-max.
- 26...50 mm
- Schubverbund
- Ja
- Beschlagsystem verdeckt liegend
- Ja
- Oberflächen
- Pulver, Eloxal, Lack
- Glasaufbau
- 3-fach-Glas
- Öffnungsart: Manuell innen öffnend
- Dreh-Kipp, Dreh, Kipp
- Öffnungswinkel
- 90 °
- Festigkeit mechanisch
- Klasse 4
- Dauerfunktionsnachweis
- Klasse 3
- UG-Wert Glas ≥
- 0,5 W/(m²·K)
- Dichtungsebenen
- 3
- Sicherheitsverglasung
- Ja
- Farbunabhängig
- Ja
Dokumentationen
[F] Bautiefe 75 mm
Online ansehen
Ausschreibungstexte
Schüco AWS 75 PD.SI, hochwärmegedämmtes Aluminium Fenster-System, mit verdeckt liegend integrierten Öffnungsflügeln
Konstruktionsmerkmale:
Integriertes System, die Flügelrahmen sind hinter dem Anschlag der Blendrahmen angeordnet.
Raumseitig aufschlagender Flügelrahmen mit 10 mm Flächenversatz zur Rahmenebene.
Der Flügel bildet mit der inneren Blendrahmenleiste eine flächenbündige Schattenfuge aus.
Außenseite flächenbündig.
Wärmedämmende Isolierstege mit Hohlkammern bilden den Anschlag für die Moosgummi-Mitteldichtung.
Die Flügel sind als dauerhaft verklebtes Verglasungssystem ausgeführt.
Verglasung / Öffnungselemente:
Glas / Füllungsstärken von 22 - 50 mm bei einem maximalen Flügelgewicht von 160 kg sind in die Konstruktion integrierbar.
Bei den Öffnungselementen wird an das Profil der Tragkonstruktion ein spezielles vorkonfektioniertes Adapterprofil mit einer Dichtschnur, einem Acryltape und einer Dichtung eingesetzt. Dieses übernimmt die Verklebung zwischen dem Glas und dem Fenster-Flügelprofil. Des Weiteren erzeugt das Adapterprofil, durch die identische Ansicht zur Glasanlagedichtung, ein homogenes Erscheinungsbild.
Außen wird eine Dichtung aus witterungsbeständigem schwarzem EPDM angeordnet. Die äußere Klebefuge des Flügels wird durch eine Abdeckung vollständig verdeckt ausgeführt.
Verglasungstoleranzen des Öffnungselementes:
Empfehlung für alle Isolierglasscheiben der Öffnungselemente - Kantenqualität KGS (gesäumt).
Die Mindestglasdicke der äußeren Scheibe beträgt 6mm bzw. 8mm abhängig von der zu wählenden Windlastzone.
Scheiben sind nach DIN EN 18008 oder anderen geltenden nationalen Normen zu bemessen.
Zur Gewährleistung der Materialverträglichkeit müssen die Vorgaben des Systemgebers berücksichtigt werden.
Des weiteren sind die Ausführungs- und Anwendungsempfehlungen des jeweiligen Dichtstoff- bzw. Isolierglasherstellers zu berücksichtigen. Im Zweifelsfall bedarf die Verträglichkeit einer Überprüfung.
Profilbautiefen:
Blendrahmen, Pfosten, Riegel 75 bzw. 85 mm
Flügelrahmen 85 mm
Profilansichtsbreiten:
Blendrahmen, unten 51 / 55 / 60 mm
Blendrahmen, seitlich und oben 51 / 55 / 60 mm
Dehnungsprofil, seitlich 55 mm
Einsatzblendrahmen 45 mm
Pfosten 70 / 85 / 102 / 116 mm
Riegel 70 / 85 / 102 / 116 mm
Flügelrahmen (Fenster) Verdeckt liegend
