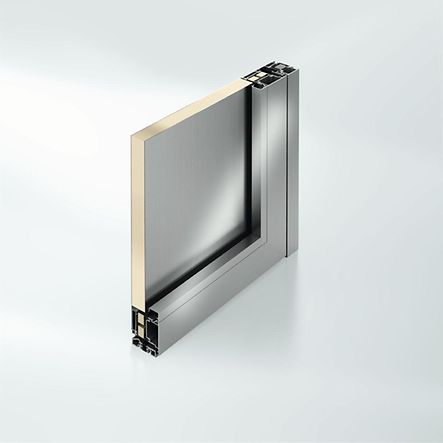

Schüco Türsystem ADS 70.HI
Wärmegedämmte Multifunktionstür mit zeitlosem Design
Das Schüco Türsystem ADS 70.HI (High Insulated) verbindet hervorragende Wärmedämmung mit attraktiven Gestaltungs- und Ausstattungsvorteilen. Dank variantenreicher Ausführungsoptionen kann das Aluminium-Türsystem auch als Multifunktionstür realisiert werden – wahlweise mit Einbindung in die Gebäudesicherheit und -automation.
Es besticht durch zeitloses Design, inklusive einer SL-Variante (Soft Line) mit abgerundeten Flügelkonturen, und lässt sich ideal mit Schüco Fassaden- und Fenstersystemen kombinieren.
Integriert in ein nachhaltiges Gebäudekonzept, ist das wärmegedämmte Türsystem ein wichtiger Baustein für die Verbesserung der Energiebilanz der Immobilie – und das bei maximaler Planungsfreiheit.
Planungsvorteile
- Attraktive Designvarianten: Ausführung in abgeschrägter (Residential Line) und abgerundeter Flügelkontur (Soft Line) sowie als Heavy-Duty-Tür (HD)
- Barrierefreie Lösungen möglich
- Große Bandauswahl: aufgesetzte Bänder, verdeckt liegende Bänder und Rollentürbänder
- Optional Panikbeschläge und Fluchttürsicherung einsetzbar
- Anbindung an Gebäudeautomation: Zugangskontrolle, Funksteuerung und Integration in die Gebäudesteuerung
- Nahezu flächenbündige Rosette: harmonische Türoptik
- Hoher Sicherheitsstandard: Einbruchhemmung nach DIN EN 1627
- Zuverlässiger und sicherer Betrieb: 500.000 Prüfzyklen nach DIN EN 12400
Galerie
Technische Informationen
- Uf-Wert Rahmen ≥
- 1,7 W/(m²·K)
- Höhe max.
- 2500 mm
- Breite max.
- 1250 mm
- Glas-/Paneelstärke max.
- 52 mm
- Flügelgewicht max.
- 150 kg
- Anwendungsbereich
- Wohnungsbau, Objektbau
- Luftdurchlässigkeit
- Klasse 2
- Schlagregendichtheit
- Klasse 5A
- Windlastwiderstand
- Klasse C3
- Einbruchhemmung
- bis RC 3
- Stoßfestigkeit
- Klasse 1
- Höhe min.-max.
- ...2500 mm
- Breite min.-max.
- ...1250 mm
- Ansichtsbreite min.
- 147 mm
- Glas/Paneelstärke min.-max.
- 6...52 mm
- Ausführungsart
- Einflügelig, Zweiflügelig, Einflügelig und Seitenteil, Zweiflügelig und Seitenteil, Einflügelig mit Oberlicht, Zweiflügelig mit Oberlicht, Einflügelig mit Oberlicht und Seitenteil, Zweiflügelig mit Oberlicht und Seitenteil, Einflügelig mit Seitenteil rechts, Einflügelig mit Seitenteil links, Einflügelig mit Seitenteil rechts und links, Einflügelig mit Seitenteil und Oberlicht, Zweiflügelig mit Seitenteil rechts, Zweiflügelig mit Seitenteil links, Zweiflügelig mit Seitenteil rechts und links
- Flügelvariante
- Umlaufend, Sockelprofil
- Füllungsart
- Einsatzfüllung, Einseitig flügelüberdeckende Türfüllung, Zweiseitig flügelüberdeckende Türfüllung
- Türschwelle
- verstellbarer Fußpunkt, Aluminium, Kunststoff, automatische Türabdichtung
- Öffnungsart
- Dreh, nach außen, nach innen
- DIN-Richtung
- DIN LS / RS
- Festigkeit mechanisch
- Klasse 3
- Dauerfunktionsnachweis
- Klasse 5
- Differenzklimaverhalten
- Klasse 2(d),2(e)
- Schalldämmung RwP max.
- 43 dB(A)
- CE-Kennzeichnung
- Ja
Ausschreibungstexte
Schüco ADS 70.HI, hochwärmegedämmtes Aluminium Tür-System
mit 70 mm Grundbautiefe.
Konstruktionsmerkmale:
Innen und außen flächenbündige Türkonstruktion mit beidseitig umlaufender 5 mm Schattenfuge, bei zweiflügeligen Antipanik-Türen mit 11 mm Schattenfuge.
Die Verbundleisten sind mit Schaumdämmstoff für hohe Wärmedämmung ausgestattet.
Die Türflügelprofile sind mit geteilten Verbundleisten bestückt.
Die Türflügel sind mit einem 4-seitig umlaufenden, auf Gehrung gefertigten Flügelprofil auszuführen.
Das System ist mit rechteckigen Glasleisten auszustatten.
Für den erhöhten Wärmeschutz sind Verglasungsdichtungen mit Fahnen einzusetzen.
Der untere Türabschluss ist, soweit keine anderen Anforderungen an den Fußpunkt durch Normen / Richtlinien / LBO's gegeben sind, mit einer Aluminium-/Kunststoff- Anschlagschwelle, Höhe 20 mm und einem Dichtungs-
system für den Dichtschluss bei einem Prüfdruck bis 150 PA nach DIN EN 12208 auszustatten.
Profilbautiefen:
Blendrahmen, Pfosten, Riegel 70 mm
Flügelrahmen (Tür) flächenbündig 70 mm
Flügelrahmen (Tür) mit innerem Aufschlag 80 mm
Profilansichtsbreiten:
Blendrahmen / Sockel, unten 106 mm
Blendrahmen, seitlich und oben 79 mm
Pfosten 94 mm
Riegel 94 mm
Flügelrahmen nach innen öffnend,
innen und außen flächenbündig
umlaufend 73 mm
Flügelrahmen nach außen öffnend,
innen und außen flächenbündig
umlaufend 98 mm
Flügelrahmen
(Tür, mit innerem Aufschlag) 73 mm
Stulpprofil 65 mm
Flügelsprosse 94 mm
