Schüco Folde-/skydesystem ASS 70 FD

Schüco-foldeskydesystemer overbeviser med mange typer og støjsvagt løb samt perfekt tæthed og stor åbenhed.
Forskellige behov kan efter eget valg implementeres med isolerede eller uisolerede foldeskydesystemer. Der kan tilvælges et fladt dørtrin, der giver handicapvenlig adgang, f.eks. til salgslokaler. Der fås ekstra komfort med en sidebundhængt ventilationsramme i folderammen på karmsiden.
Planlægningsfordel
- Varmeisoleret foldeskydesystem
- Smalle profilbredder
- Velegnet til brug i boligområder og områder med offentlig adgang
- Kan også anvendes som glasparti til altaner
- Vandtæthed indtil klasse 9A i henhold til DIN EN 12208
- Indbrudssikring indtil klasse RC 2 (WK2)
Galleri




Billeder




Teknisk information
- Rammehøjde min.
- 500 mm
- Rammehøjde maks.
- 3000 mm
- Rammehøjde min.-maks.
- 500...3000 mm
- Rammebredde min.
- 500 mm
- Rammebredde maks.
- 1500 mm
- Rammebredde min.-maks.
- 500...1500 mm
- Synlig bredde ramme
- 54 mm
- Synlig bredde haspeområde min.
- 120 mm
- Systemkonstruktionsdybde min.
- 70 mm
- Systemkonstruktionsdybde min.-maks.
- 70...80 mm
- Uw-værdi vindue ≥
- 2,4 W/(m²·K)
- Lydisolering RwP maks.
- 44 dB(A)
- Slagregnstæthed
- Klasse 9A
- Indbrudshæmning
- op til RC 2
- Betjeningsmåde
- manuel
- Rammevægt maks.
- 150 kg
- Synlig profilbredde min.
- 120 mm
- Glas-/panelstyrke maks.
- 45 mm
- Uf-værdi rammer ≥
- 2,4 W/(m²·K)
- Byggedybde ialt
- 80 mm
- Byggedybde ramme
- 70 mm
- Elementbredde maks.
- 16800 mm
- Elementhøjde maks.
- 3000 mm
- Synlig bredde karm
- 60 mm
- Synlig profilbredde stolpe min.
- 120 mm
- Synlig profilbredde stolpe min.-maks.
- 120...164 mm
- Synlig profilbredde låsestolpe min.
- 136,5 mm
- Synlig profilbredde låsestolpe min.-maks.
- 136,5...162,5 mm
- Glas-/panelstyrke min.-maks.
- 6...45 mm
- Dørtrinshøjde
- < 12.5 mm
- Anvendelsesområde
- Udvendig anvendelse, Boligbyggeri
- Forskydningsbinding
- Ja
- Udførelse med låsestolpe
- Ja
- antal køreskinner
- 1-skinnet
- Løbeskinne materiale
- Rustfrit Stål
- Overflader
- Pulver, Eloxal, Lak
- Skjult liggende aflåsning
- Ja
- Beslagmontage
- hængsel
- Åbningsform/-type
- Type 1, Type 2, Type 3, Type 3.1, Type 4, Type 5, Type 6, Type 6/90°
- Styrke mekanisk
- Klasse 4
- Luftgennemtrængelighed
- Klasse 4
- Vindmodstandsevne afbøjning
- Klasse C3/B3
- Vindmodstand
- Klasse C3/B3
- Tætningsniveauer
- 2
- Farveuafhængig
- Ja
Dokumentation
CAD-data

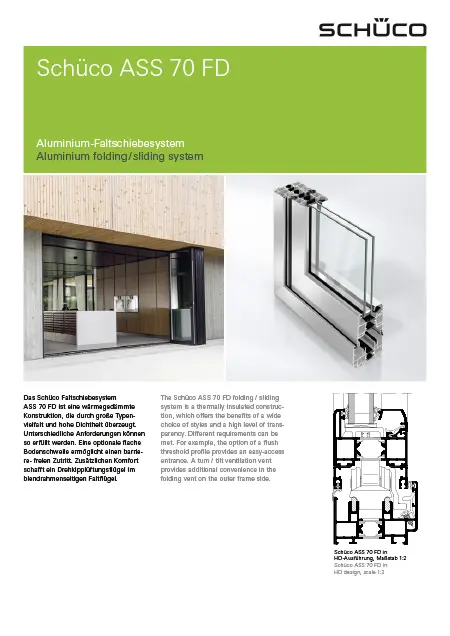

Planning principles

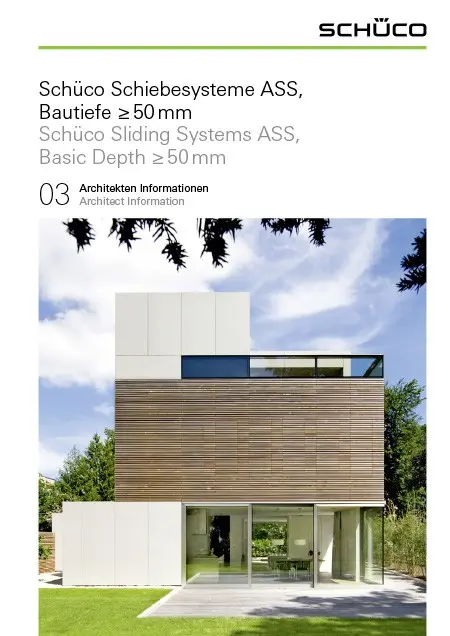

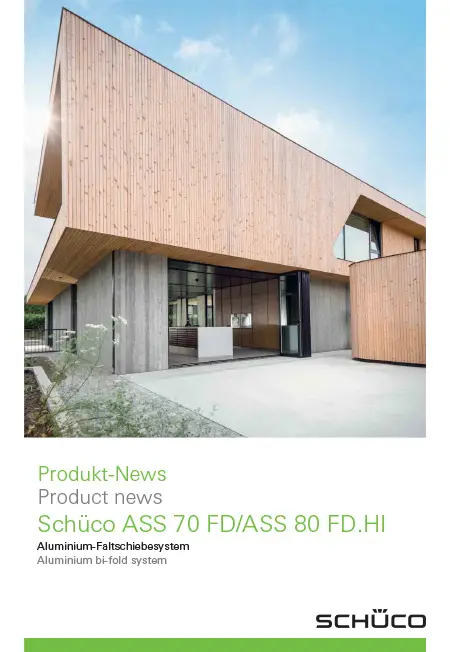

Se onlineBrochurer
