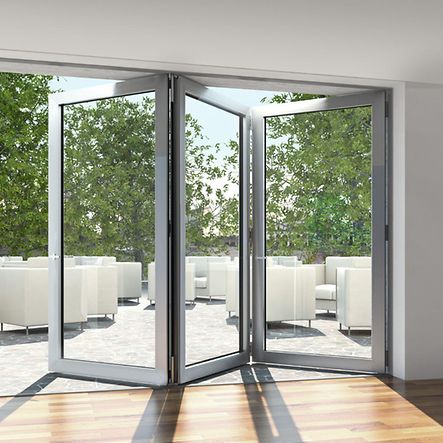

Schüco foldedør ASS 80 FD.HI opfylder de højeste krav til energieffektivitet samtidig med, at døren er en funktionel og flot måde at åbne til udearealet på

Den højisolerede foldedør Schüco ASS 80 FD.HI er testet til at kunne opnå en Uf-værdi (for rammen) på 1,7 W/(m²K) og en Uw-værdi (inkl. glas) på under 1,3 W/(m²K). Der er større dybde i den isolerende zone, ekstra midterpakning i karmen og brug af glasfalsisolering.

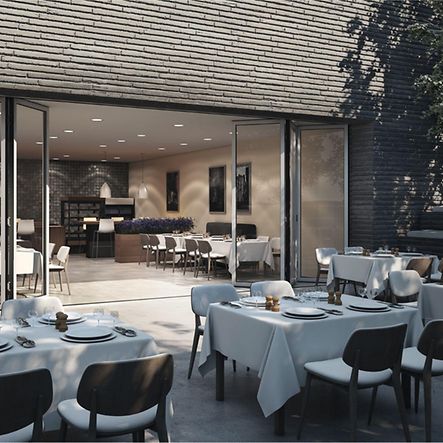

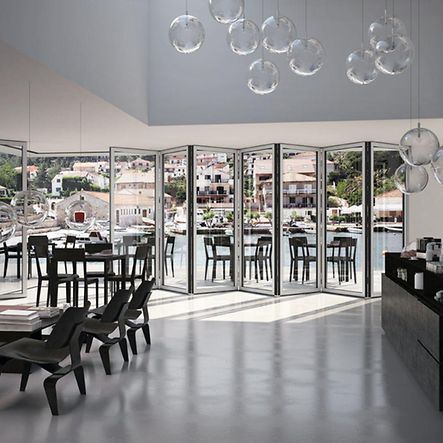

Døren har smalle profilbredder og kan udføres på mange måder, så designvalget er arkitektens eller bygherrens eget. En foldedør giver generelt mulighed for at åbne helt op imod udearealet, hvad end der er tale om en privat villa eller en erhvervsbygning. De enkelte fløje kan nemlig foldes sammen og parkeres i enten højre eller venstre side. Du kan også indsætte et opluk, så en af fløjene kan anvendes som gående dør.Døren kan være udadgående eller indadgående.

Planlægningsfordel

  • Smalle profilbredder fra 112 mm (standardfold), profildybde på 80 mm og rudetykkelser op til 57 mm
  • Mulighed for handicapvenlig adgang med fladt, isoleret dørtrin

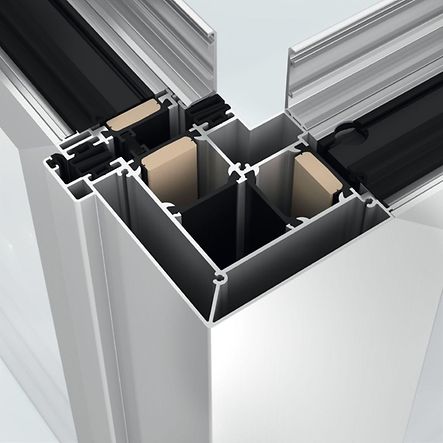

  • Integration af midtertætning i karmen, tre tætningslag i rammen og glasfalsisolering
  • Elementerne kan foldes til højre, venstre, indad eller udad
  • Indbrudssikring indtil klasse RC 2 (WK2)
  • Schüco-vinduet AWS 70 BS.HI-vinduesramme kan integreres som dreje/kip-ramme i folderammen

Galleri

Teknisk information

Rammehøjde min.
500 mm
Rammehøjde maks.
3000 mm
Rammehøjde min.-maks.
500...3000 mm
Rammebredde min.
500 mm
Rammebredde maks.
1200 mm
Rammebredde min.-maks.
500...1200 mm
Synlig bredde ramme
50 mm
Synlig bredde haspeområde min.
112 mm
Systemkonstruktionsdybde min.
80 mm
Systemkonstruktionsdybde min.-maks.
80...90 mm
Uw-værdi vindue ≥
1,3 W/(m²·K)
Lydisolering RwP maks.
47 dB(A)
Slagregnstæthed
Klasse 8A
Indbrudshæmning
op til RC 2
Betjeningsmåde
manuel
Rammevægt maks.
100 kg
Synlig profilbredde min.
112 mm
Glas-/panelstyrke maks.
53 mm
Uf-værdi rammer ≥
1,7 W/(m²·K)
Byggedybde ialt
90 mm
Byggedybde ramme
80 mm
Elementbredde maks.
16800 mm
Elementhøjde maks.
3000 mm
Synlig bredde karm
73 mm
Synlig profilbredde stolpe min.
112 mm
Synlig profilbredde stolpe min.-maks.
112...134,5 mm
Synlig profilbredde låsestolpe min.
140 mm
Synlig profilbredde låsestolpe min.-maks.
140...154,5 mm
Glas-/panelstyrke min.-maks.
13...53 mm
Dørtrinshøjde
0 mm, < 12.5 mm, < 20 mm, > 20 mm
Anvendelsesområde
Udvendig anvendelse, Boligbyggeri
Forskydningsbinding
Ja
Udførelse med låsestolpe
Ja
antal køreskinner
2-skinnet
Løbeskinne materiale
Rustfrit Stål
Overflader
Pulver, Eloxal, Lak
Skjult liggende aflåsning
Ja
Beslagmontage
hængsel
Åbningsform/-type
Type 1, Type 2, Type 3, Type 3.1, Type 4, Type 5, Type 6, Type 6/90°
Luftgennemtrængelighed
Klasse 3
Vindmodstandsevne afbøjning
Klasse C2/B3
Vindmodstand
Klasse C2/B3
Tætningsniveauer
3
Farveuafhængig
Ja

Dokumentation

Schüco Sliding Systems ASS, Basic Depth ≥ 50 mm - Architect Information 03
Se online Download
Mechanical security with Schüco aluminium systems
Se online Download

CAD-data

Planning principles
Se online

Brochurer

My Design Sliding door
Se online Download
My Design Sliding door
Se online Download
My Design Sliding door technical data
Se online Download
My Design Sliding door technical data
Se online Download
Product News Schüco ASS 70 FD/ASS 80 FD.HI
Se online Download

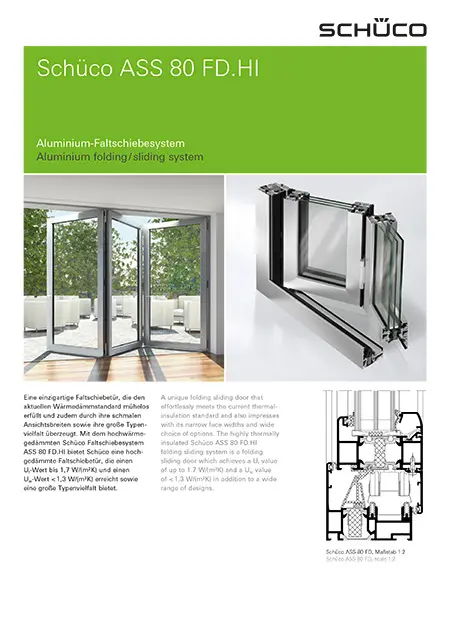

Schüco ASS 80 FD.HI
