Skyde- og hæve-skydesystem med meget gode isoleringsværdier og slanke profilbredder – for et plus ved krav til design og komfort

Det modulære og skalerbare skyde- og hæve-/skydesystem Schüco ASE 60 overbeviser med fantastiske varmeisoleringsevner, slanke profiler og omfangsrige udformnings-, design- og komfortmuligheder.

Et specielt højdepunkt er den individuelle konfiguration af skydesystemet: Valgfrie udstyrskomponenter som de brugerassisterede sikkerheds- og komfortsystemer Schüco SmartStop og Schüco SmartClose sikrer det højeste niveau af fløjbetjening.

Takket være de skjulte beslagskomponenter bevarer profilsystemet sit design i høj kvalitet, selv når det er åbent.

Hancicapvenlighed, det høje niveau af komfort og det klare, puristiske look kombineret med brugen af en beslagsplatform samt korte produktions- og monteringstider sætter standarder ved realiseringen af opskalerede skyde- og hæve-skyde-systemer.

Award

Award

Award

Planlægningsfordel

  • Modularitet og et utal af realiserbare oplukstyper: Høj fleksibilitet og designfrihed
  • DesignLine-muligheder med niveaufrit trin og slank låsekrogprofil: Høj komfort og moderne design

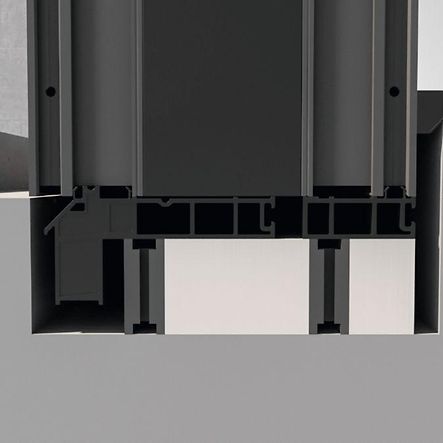

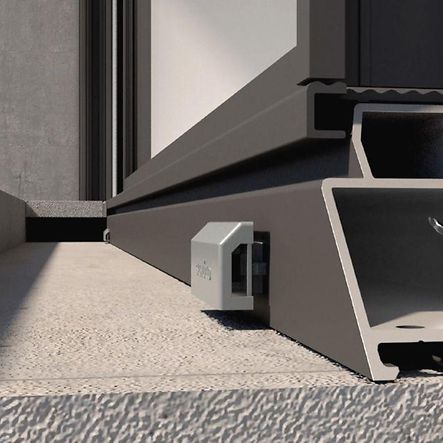

  • Skjult beslagsnot uden synlige tekniske komponenter giver et ensartet og uforstyrret udseende
  • Schüco SmartStop og SmartClose som udstyrsmuligheder: Ekstra sikkerhed og øget komfort ved betjening af vinduesfløjene
  • Stort udvalg af oplukstyper: Løsninger til næsten alle typer anvendelse
  • Smalle, synlige bredder på vínduesrammen: Slankt udseende
  • Låseboltfastgørelse valgfrit i vinduesfløjen i stedet for i karmen: Klart, rent design

Galleri

Teknisk information

Rammehøjde min.
1334 mm
Rammehøjde maks.
3500 mm
Rammehøjde min.-maks.
1334...3500 mm
Rammebredde min.
630 mm
Rammebredde maks.
3500 mm
Rammebredde min.-maks.
630...3500 mm
Synlig bredde ramme
82 mm
Synlig bredde haspeområde min.
40 mm
Systemkonstruktionsdybde min.
140 mm
Systemkonstruktionsdybde min.-maks.
140...232 mm
Uw-værdi vindue ≥
1,1 W/(m²·K)
Lydisolering RwP maks.
41 dB(A)
Slagregnstæthed
E 900
Indbrudshæmning
op til RC 2
Betjeningsmåde
manuel

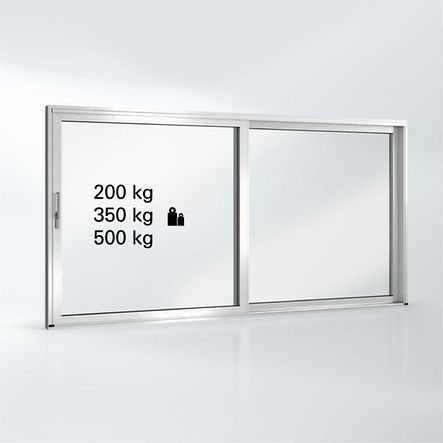

Rammevægt maks.
500 kg
Synlig profilbredde min.
40 mm
Glas-/panelstyrke maks.
40 mm
Uf-værdi rammer ≥
1,8 W/(m²·K)
Byggedybde ramme
60 mm
Elementbredde maks.
21000 mm
Elementhøjde maks.
3500 mm
Synlig bredde karm
0 mm
Synlig profilbredde stolpe min.
40 mm
Synlig profilbredde stolpe min.-maks.
40...107 mm
Synlig profilbredde låsestolpe min.
172 mm
Synlig profilbredde låsestolpe min.-maks.
172...192 mm
Glas-/panelstyrke min.-maks.
24...40 mm
Dørtrinshøjde
< 12.5 mm
Anvendelsesområde
Indvendig anvendelse, Udvendig anvendelse, Boligbyggeri, Objektbyggeri
Forskydningsbinding
Ja
Udførelse med låsestolpe
Ja
Fastfelter/faststillede rammer
Ja
antal køreskinner
1-skinnet, 2-skinnet, 3-skinnet
Løbeskinne materiale
Rustfrit Stål
Overflader
Pulver, Eloxal, Lak
Skjult liggende aflåsning
Ja
Skjult liggende drevsystem
Ja
Betjeningskræfter
Klasse 1
TipTronic
Ja
Drev elektronisk
Ja

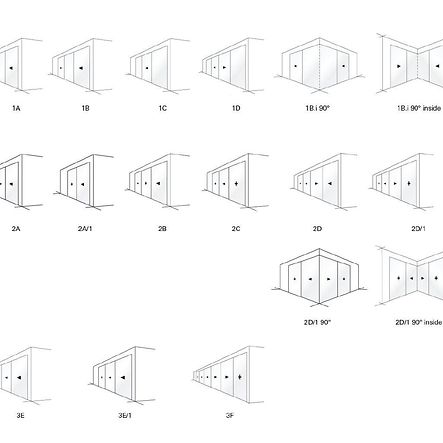

Åbningsform/-type
Type 1A, Type 1B, Type 1C, Type 1D, Type 2A, Type 2A/1, Type 2B, Typ 2C, Type 2D, Type 2D/1, Type 2D/1 - 90° A, Type 2D/1 - 90° I, Type 3E, Type 3E/1, Type 3F, Type 1B.i 90° A, Type 1B.i 90° I
Bevis for vedvarende funktion
Klasse 3
Luftgennemtrængelighed
Klasse 4
Vindmodstand
C5/B5
Elektronisk overvågning
Ja
CE-mærkning
Ja
Farveuafhængig
Ja

Dokumentation

Schüco Sliding System ASE 60/80.HI - Architect Information
Se online Download

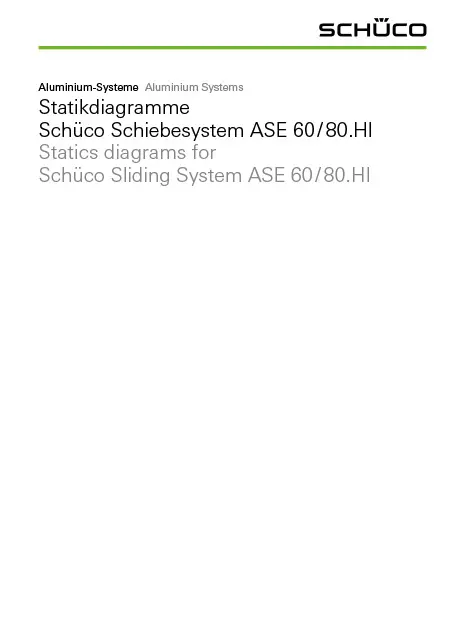

Schüco ASE 60 statics diagrams
Se online

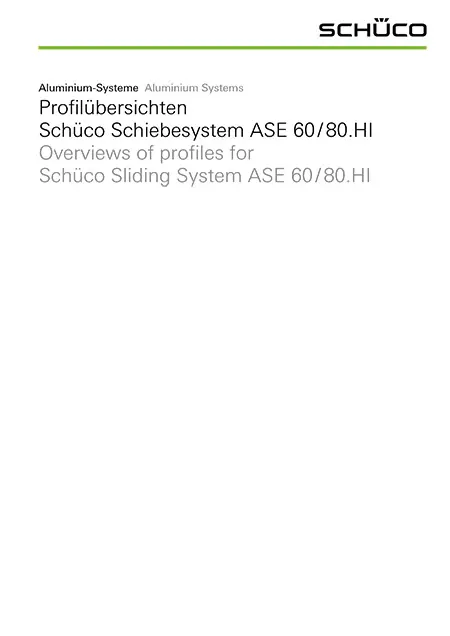

Overviews of profiles - Schüco ASE 60/80.HI sliding system
Se online Download

CAD-data

Planning principles
Se online
System drawings
Se online

Brochurer

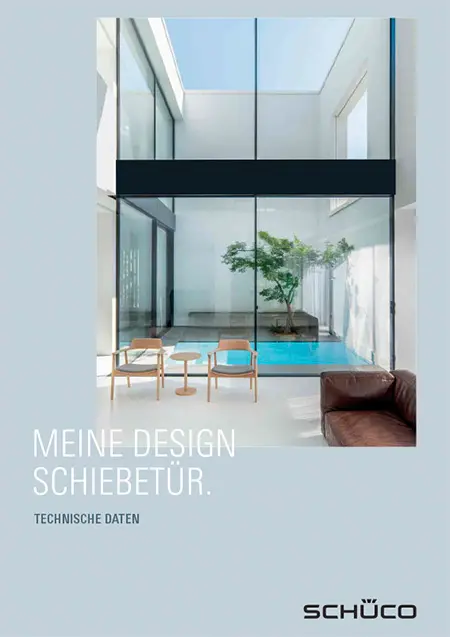

My Design Sliding door technical data
