AS 100 Schüco

AS 100 Schüco

La nouvelle machine Schüco est la combinaison d'un centre d'usinage 5 axes avec un chargeur de barres en continu. Offrant une vitesse élevée et un flux continu de fabrication, l'AS 100 offre des performances d'avant-garde.


Données techniques :

  • Usinage ultra rapide
  • 2 tête d'usinage parallèles
  • Multitudes d'options
  • Polyvalence d'usinage
  • Encombrement au sol optimisé

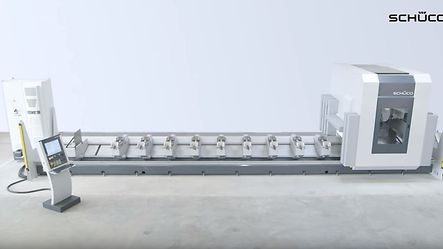

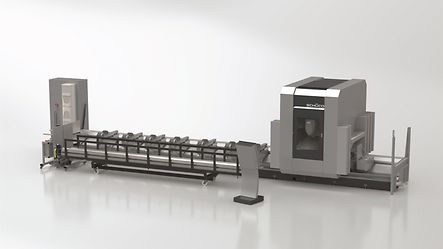

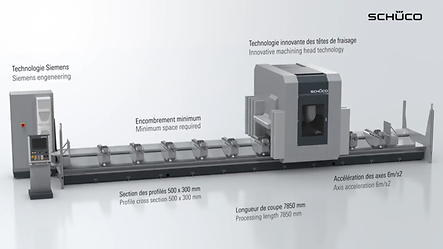

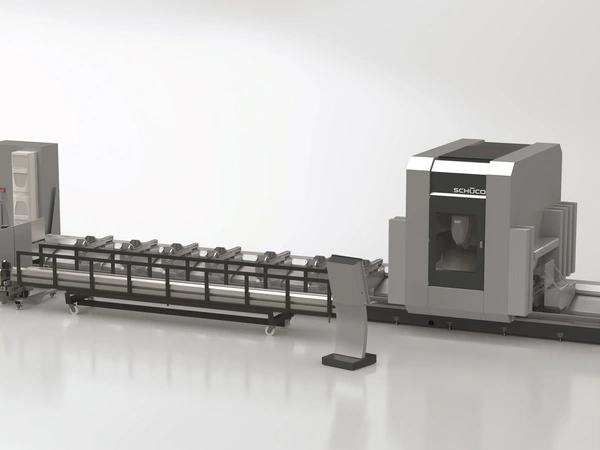

AF 500 Schüco

AF 500 Schüco

Centre de débit et d'usinage numérique 5 axes, commande par PC.


Données techniques :

  • Usinage 5 côtés des profilés en aluminium et en acier
  • Traitement des profilés en acier (S235 pour épaisseurs de paroi jusqu’à environ 5 mm)
  • Broche de 15 kW
  • Longueur de traitement : 7300 mm
  • Section transversale de profilé : jusqu’à 500 mm x 350 mm (L x H)
  • Lubrification minimale
  • Tête d’usinage montée sur un côté
  • Portail équipé de bandes de détection de sécurité de chaque côté, type pare-chocs
  • Système de mesure de position absolue à haute résolution (sans besoin de pré-balayer les axes pour référence)
  • Magasin d'outils sur le portail
  • 8 étaux réglables et actionnés individuellement
  • Positionnement sur l’axe des X via un pignon d’entraînement à dents hélicoïdal trempé, sans servomoteur
  • Pivotement des axes B et C réglable à l’infini, via l’axe servomoteur

Vidéos AF 500

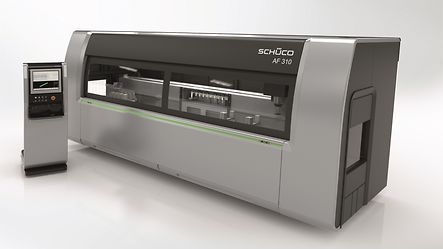

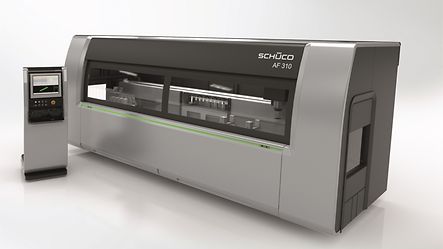

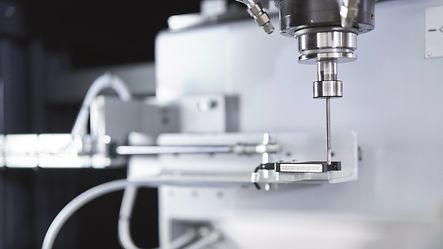

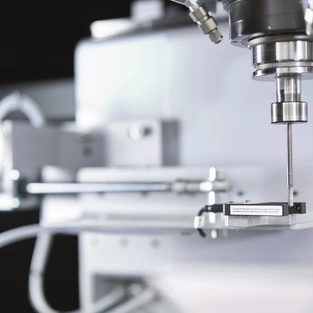

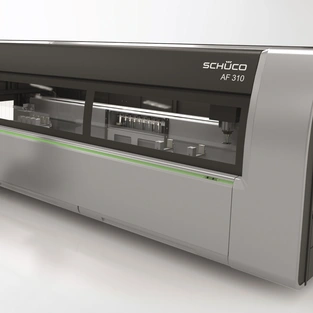

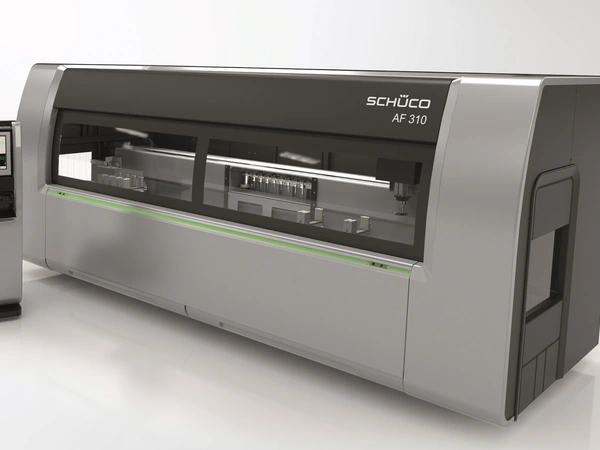

AF 310 Schüco

AF 310 Schüco

Centre d'usinage 4 axes commandée directement depuis S-cal.


Données techniques :

Nombres d'axes :

4

Portée des axes X/Y/Z :

4000 mm

Vitesse de déplacement X/Y/Z :

150 / 40 / 40 m/min

Rotation de l'axe A :

en continu de +110° à -110°

Outil :

HSK-63F

Vitesse :

jusqu'à 24000 tr/min

Puissance du moteur de fraisage à partir du régime :

8.5KW à 6000 tr/min (S1)

Nombre de places dans le magasin d'outils mobile :

10

Positionnement des étaux :

Automatique

Nombre d’étaux :

5

Poids :

3600 kg

Sélection max.(L x H) / Longueur :

300 x 190 / 4000 mm (pour une longueur d'outil de 130 mm)

Sélection max.(L x H) / Longueur, avec axe A pivoté :

300 x 170 / 4000 mm (pour une longueur d'outil de 150 mm)

Vidéos AF 310

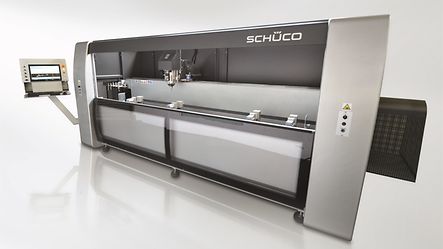

AF 250 Schüco

AF 250 Schüco

Centre d'usinage numérique 3 axes compact avec plateau rotatif pneumatique, spécialement conçu pour la fabrication des fenêtres et des portes en profilés aluminium et acier.


Données techniques :

  • Broche : 3,8 kW, max. 18 000 tr/min, refroidissement par air comprimé
  • Longueur de traitement : 3200 mm
  • Traitement 3 faces des profilés en aluminium et en acier
  • Section transversale de traitement pour longueur d’outil 160 mm : max. 250 mm x 150 mm
  • Section transversale de traitement pour longueur d’outil 160 mm avec axe A pivotant : max. 200 mm x 115 mm
  • Traitement de l’acier (S235) pour épaisseurs de paroi jusqu’à 3 mm environ
  • Butée de mesure pour mesurer les longueurs de profilé
  • Espace d’usinage totalement fermé
  • Changeur d’outil automatique à 5 emplacements, et magasin à outils supplémentaire en option avec 3 espaces de rangement
  • 2 butées fixes rétractables pour définir avec précision le point zéro et permettre ainsi le traitement toutes les longueurs jusqu’à 6,4 m

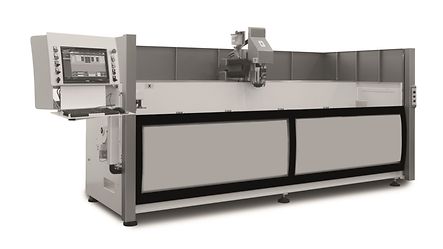

AF 210 Schüco

AF 210 Schüco

Centre d'usinage numérique 3 axes compact spécialement conçu pour la fabrication des fenêtres et des portes en profilés aluminium et acier.


Donées techniques :


Nombres d'axes :

3

Portée des axes X/Y/Z :

3160 / 360 / 345 mm

Vitesse de déplacement :

60 / 30 / 30 m/min

Rotation de l'axe A :

90° / 0° / - 90° pneumatique

Outil :

SK 30

Vitesse :

18000 tr/min

Puissance du moteur de fraisage à partir du régime :

3.8KW à 12000 tr/min (S1)

Nombre de places dans le magasin d'outils mobile :

5

Positionnement des étaux :

Manuel - avec contrôle des positions

Nombre d'étaux :

4

Poids :

1560 kg

Sélection max. (L x H) / Longueur :

250 x 116 (pour une longueur d'outil de 126 mm)

Sélection max. (L x H) / Longueur, avec axe A pivoté :

250 x 170 (pour une longueur d'outil de126 mm)

Point d'attention

Nous nous réservons le droit d'apporter des modifications aux dimensions et aux modèles dans l'intérêt du progrès technique. Les illustrations peuvent différer de l'original et/ou contenir des options qui entraîneraient un supplément de prix.
