Schüco Fasadesystem FWS 60 CV

Perfekt sammensmeltning av vindusrammen og den bærende fasaden

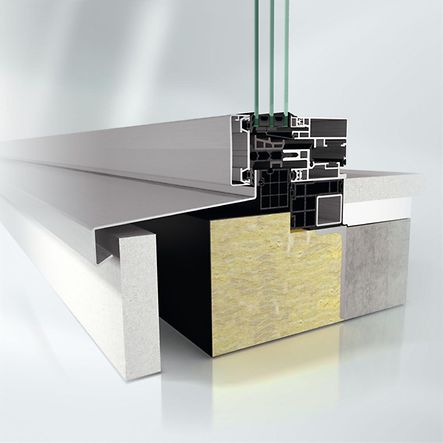

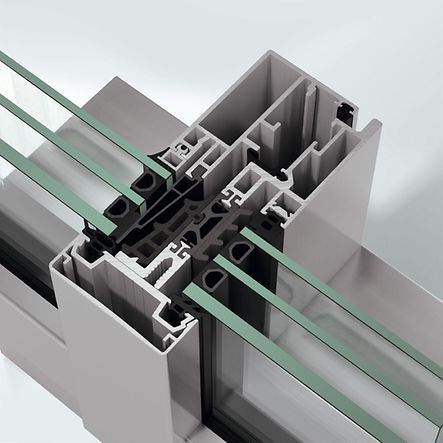

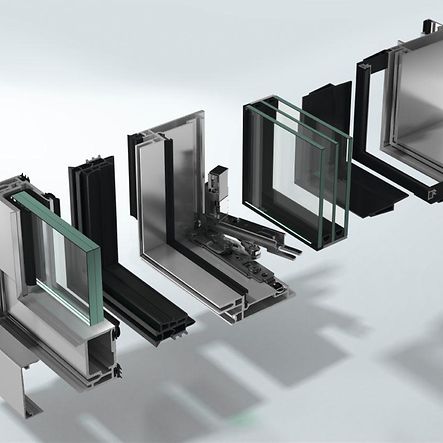

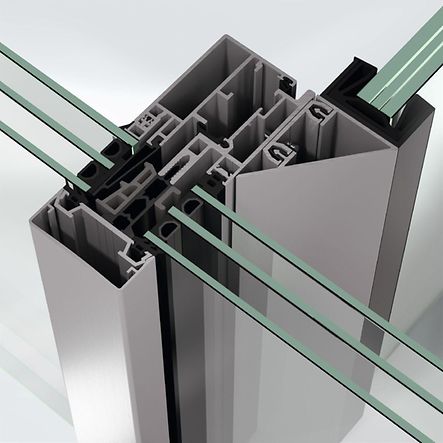

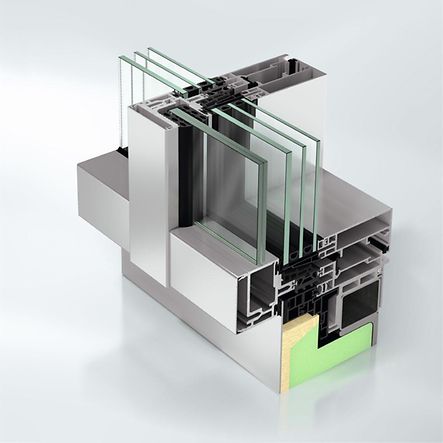

Schüco fasade FWS 60 CV (Concealed Vent) kombinerer smale profilbredder harmonisk med høy funksjonalitet og god varmeisolasjon. Med en profilbredde på bare 60 mm er åpningselementer og fastfelt ikke mulig å skille fra hverandre sett fra utsiden. På innsiden er vindusrammene kun gjenkjennelige på et smal skyggefuge og vindushåndtaket.

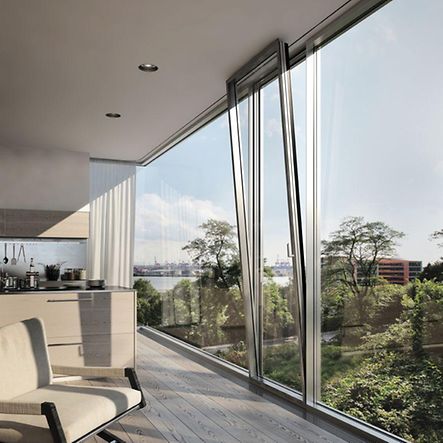

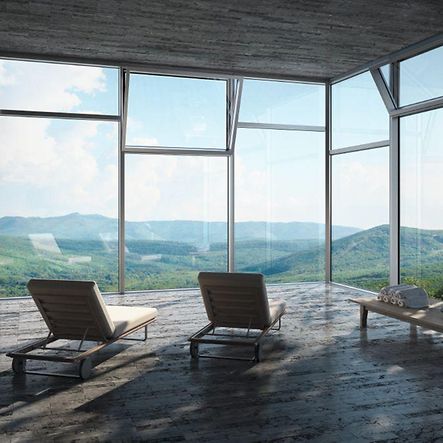

Store elementhøyder med etasjehøye dreie- og dreie-vippevinduer gir maksimal transparens. Strukturelt avanserte elementer samt fritt plasserbare over- og underlys gir ekstra stor designfrihet.
En annen fordel med fasaden er muligheten for å integrere en automatisk ventilasjonsstyring, f.eks. for nattkjøling, som kan implementeres med motorstyrte vippe vinduer uten vindushåndtak.
Med dette vindusbåndet kan Schüco nok en gang oppfylle kravet om bærekraftige produkter. For sin resirkulerbarhet og det lave innholdet av skadelige stoffer har fasaden blitt tildelt bærekraftsmerket " Cradle to Cradle Certified™” i bronse" av det uavhengige instituttet C2CPII i samarbeid med EPEA i Hamburg.
Planleggingsfordeler
- Testet innbruddsmotstand sørger for høye sikkerhetsstandarder.
- Design og funksjon er i harmoni fordi åpningsrammer og fasade smelter sammen: vinduene kan ikke skilles fra resten av fasaden fra utsiden.
- Karm og ramme ligger på innsiden i liv med hverandre bare med smale skyggefuger.
- Smale profilbredder og etasjehøye dreie- og dreie-vippevindu gir maksimal transparens.
- Over- og underlys gir utvidede designmuligheter; også med motorstyrte vippevinduer uten vindushåndtak.
- Testet fallsikring i henhold til DIN 18008: valgfritt enten som profilintegrert brystning eller skjult åpningsbegrenser.

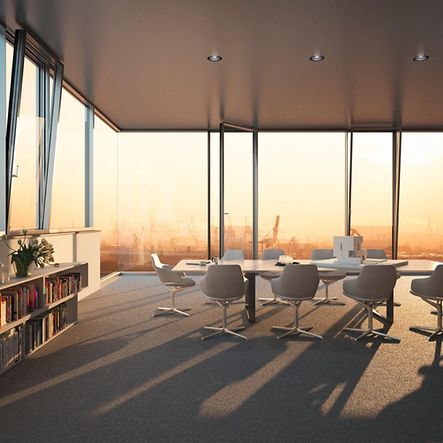

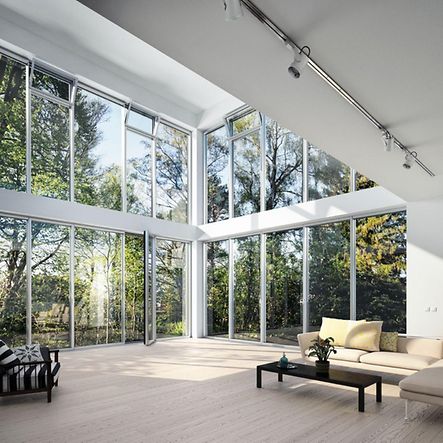

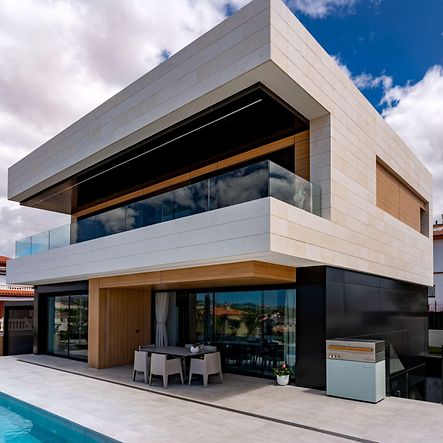

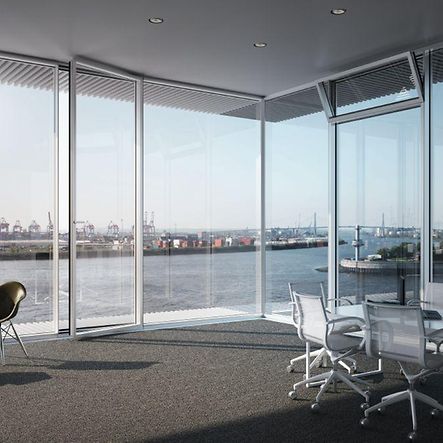

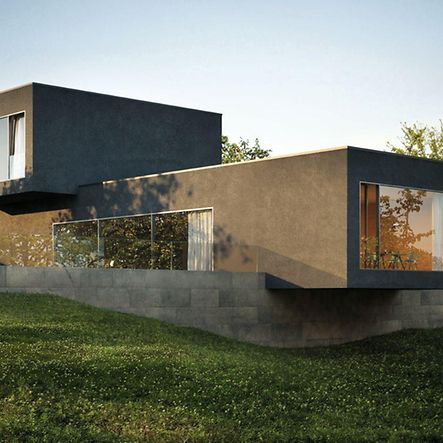

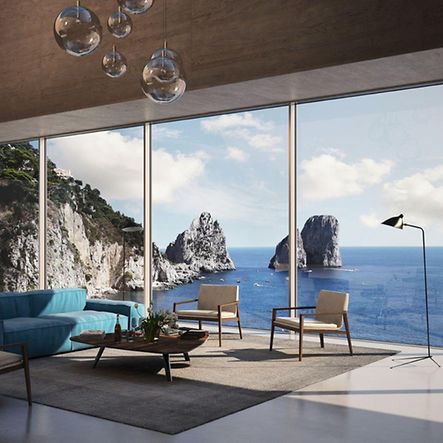

Galleri
































































Teknisk informasjon
- Uf-verdi ramme ≥
- 2,2 W/(m²·K)
- Profilbredde min.
- 60 mm
- Systembyggedybde min.-maks.
- 65...85 mm
- Glass-/paneltykkelse maks.
- 50 mm
- Vekt maks.
- 160 kg
- Overflater
- pulverlakk, eloksert, våtlakk
- Lufttetthet
- Klasse 4
- Lydisolasjonsverdi RwP maks.
- 49 dB(A)
- Slagregntetthet
- E 900
- Motstand mot støt
- Klasse 5
- innbruddshemmende
- inntil RC 2
- Fallsikring
- Ja
- Systembyggedybde min.
- 65 mm
- Systembyggedybde maks.
- 85 mm
- Byggedybde post min.
- 65 mm
- Byggedybde post maks.
- 85 mm
- Byggedybde post min.-maks.
- 65...85 mm
- Maks rammebredde
- 1476 mm
- Maks. rammehøyde
- 3176 mm
- Maks. rammevekt
- 160 kg
- Samlet elementbredde
- 1500 mm
- Samlet elementhøyde
- 3200 mm
- Elementvekt maks.
- 160 kg
- Profilbredde min.-maks.
- 60 mm
- Profilbredde trykk-/dekningsprofil
- 60 mm
- Profilbredde utvendig
- 60 mm
- Profilbredde innvendig
- 60 mm
- Profilbredde post
- 60 mm
- Profilbredde ramme
- 60 mm
- Profilbredde losholt
- 60 mm
- Min. glass-/paneltykkelse
- 22 mm
- Glass-/paneltykkelse min.-maks.
- 22...50 mm
- Bredde maks.
- 1500 mm
- Høyde maks.
- 3200 mm
- Monteringsvinkel
- 90 °
- glasstakkonstruksjon
- Nei
- Drenering
- Ja
- Dreneringsnivå
- 3
- Åpningselement ligger tildekt
- Ja
- Vindlastmotstand
- Klasse C2/B3
- Solkskjermtilkobling
- Ja
- Innebygget solskjerm
- Nei
- Rekkverksikring
- innebygget
- Rekkverksikring profilintegrert
- Ja
- Sertifikater
- cradle2cradle BRONSE
- CE-merking
- Ja
- Gjenvinnbar
- Ja
- Standarder
- DIN EN 1627, EN 14351, Generell teknisk godkjenning (AbZ)
- Teknisk godkjennelse
- Ja
Dokumentasjon

Planning principles
Se på nettet

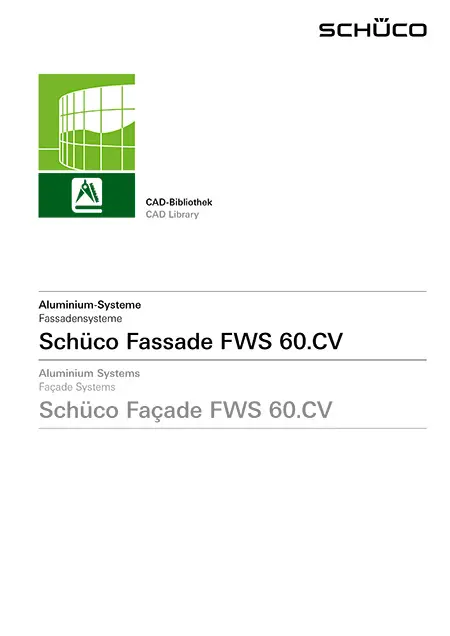

System drawings
Se på nettet
Rule details
Se på nettet

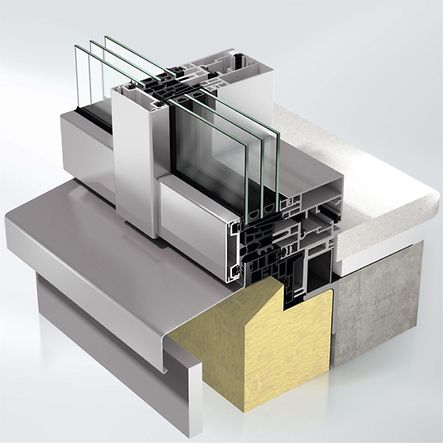

Attachments to building structure

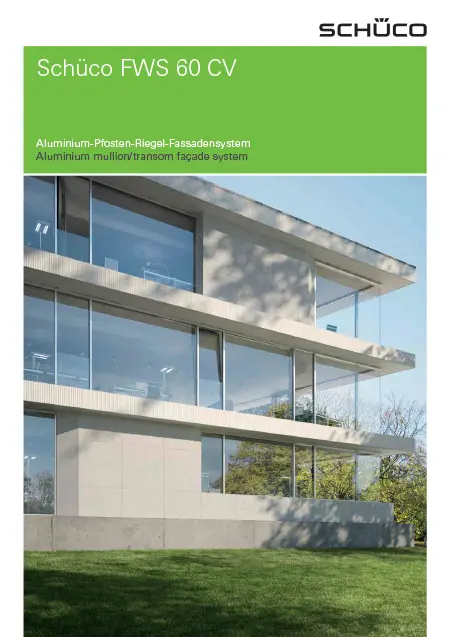

Se på nettetBrosjyrer
