AKF 4
...

Fräsen, Bohren, Stanzen

Ausklinkfräsen

AKF 4

AKF 4

Zum genauen Ausklinken der Stirnseiten an den Sprossen-, Riegel-, Pfosten- und Sockelprofilen für den T-Stoss als auch an den Türprofilen für den Fußpunkt.

  • Fräsbereich (Tiefe x Höhe) 80 x 140 mm


Technische Daten:

Motor:

400 V / 2 kW

Materialanlageschulter:

+20° / 90° /-20°

Rasterung:

90°

Fräser Ø (max.):

250 mm

Fräserpakethöhe (max.):

90 mm

Frästiefe:

80 mm

Profilbreite (max.):

350 mm

Profilhöhe (max.):

140 mm

Profillänge (min.):

400 mm

Absaugstutzen Ø:

ja

Gewicht:

95 kg

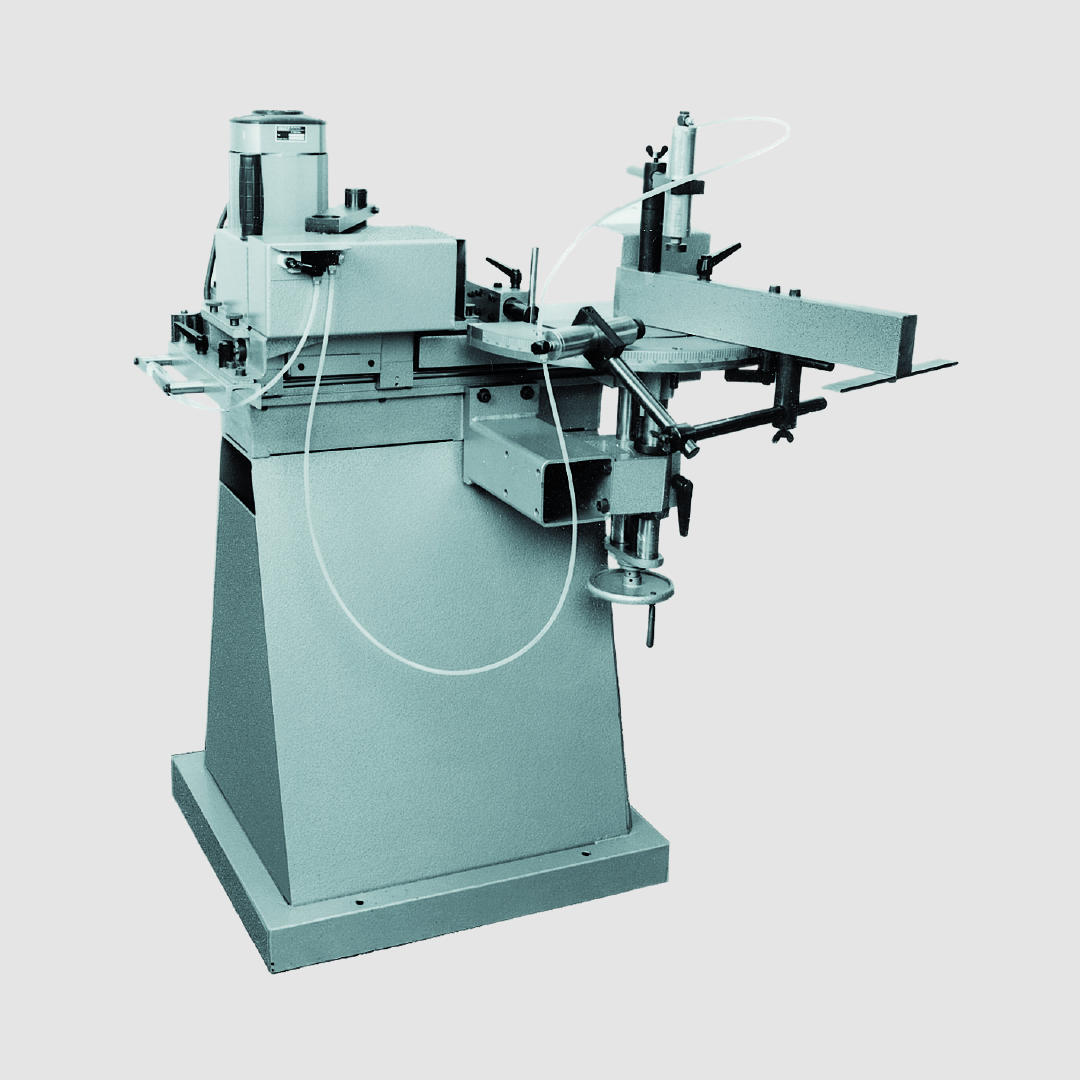

AKF 6

AKF 6

Zum genauen Ausklinken der Stirnseiten an den Sprossen-, Riegel-, Pfosten- und Sockelprofilen für den T-Stoss als auch an den Türprofilen für den Fußpunkt.

  • Fräsbereich (Tiefe x Höhe) 85 x 150 mm


Technische Daten:

Motor:

400 V / 3 kW

Materialanlageschulter:

+20° / 90° /-20°

Rasterung:

90°

Fräser Ø (max.):

250 mm

Fräserpakethöhe (max.):

90 mm

Frästiefe:

85 mm

Profilbreite (max.):

305 mm

Profilhöhe (max.):

150 mm

Profillänge (min.):

400 mm

Absaugstutzen Ø:

80 mm

Gewicht:

190 kg

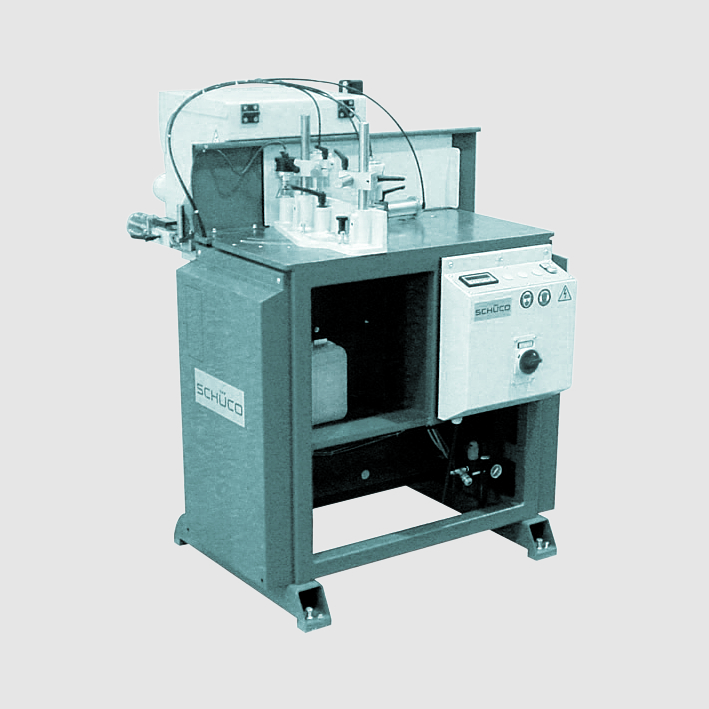

AKF 8

AKF 8

Zum genauen Ausklinken der Stirnseiten an den Sprossen-, Riegel-, Pfosten- und Sockelprofilen für den T-Stoss als auch an den Türprofilen für den Fußpunkt.

  • Fräsbereich (Tiefe x Höhe) 100 x 180 mm


Technische Daten:

Motor:

400 V / 2,2 kW

Materialanlageschulter:

90° bis 20° (links) / 30° (rechts)

Rasterung:

90 und in 15°- Schritten

Fräser Ø (max.):

250 mm

Fräserpakethöhe (max.):

160 mm

Frästiefe:

95 mm

Profilbreite (max.):

300 mm (bei 90°)

Profilhöhe (max.):

180 mm

Profillänge (min.):

300 mm

Absaugstutzen Ø:

80 / 90 / 100 mm

Gewicht:

400 kg

Kopierfräsen

Kopierfräsen KF 348 und KF 347

Kopierfräsen KF 348 und KF 347

Für präzise Schloss- und Zylinderausnehmungen, Griff- und Getriebeausnehmungen an Tür- und Fensterprofilen.

  • KF 348: Aluminium- und Stahl-Bearbeitung
  • KF 347: Aluminium - Bearbeitung


Technische Daten:

Motor:

400 V / 1,5 kW (KF 348 polumschaltbar)

Profildrehung:

um 180°

Bearbeitungspositionen:

0°, 60°, 90°, 180°

Profilbreite (max.):

120 mm

Profilhöhe (max.):

100 mm

Profillänge (min.):

500 mm

Profillänge (max.):

3000 mm

Gewicht:

300 kg

Bohrwerke

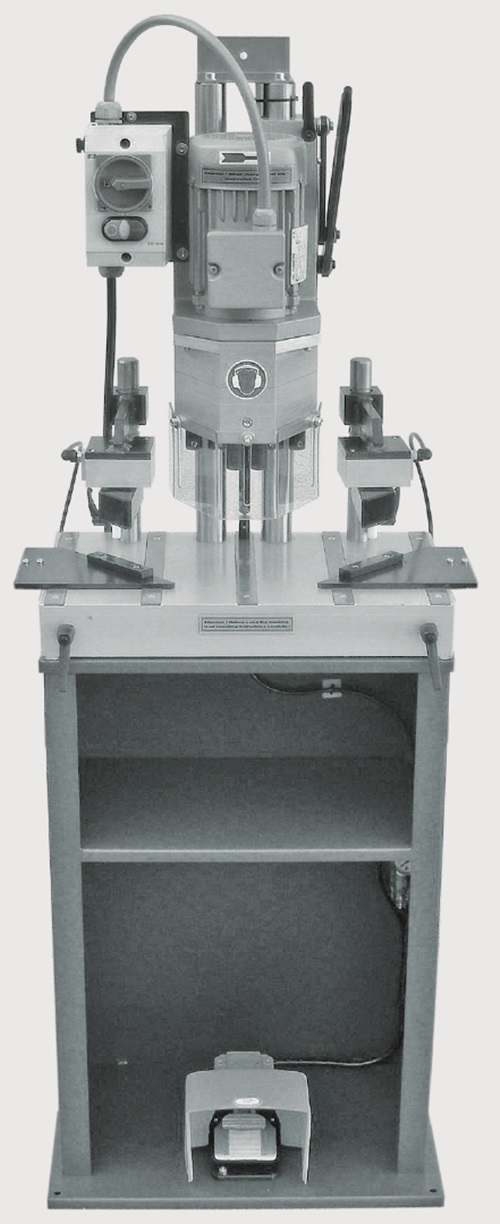

Türbandbohrwerk

Türbandbohrwerk

Zum gleichzeitigen Bohren der Befestigungslöcher für 2-teilige und 3-teilige Schüco-Türbänder im Blend- und Flügelrahmen.

  • Anschläge im Gehrungs- und Fußbereich einstellbar
  • 8 Bohrspindeln
  • Einstellbare Bohrtiefe
  • 2 Seitenanschläge für Gehrung

Technische Daten:

Motor:

400 V / 1,1 kW

Drehzahl:

2800 min-1

Gewicht:

90 kg

Pressen

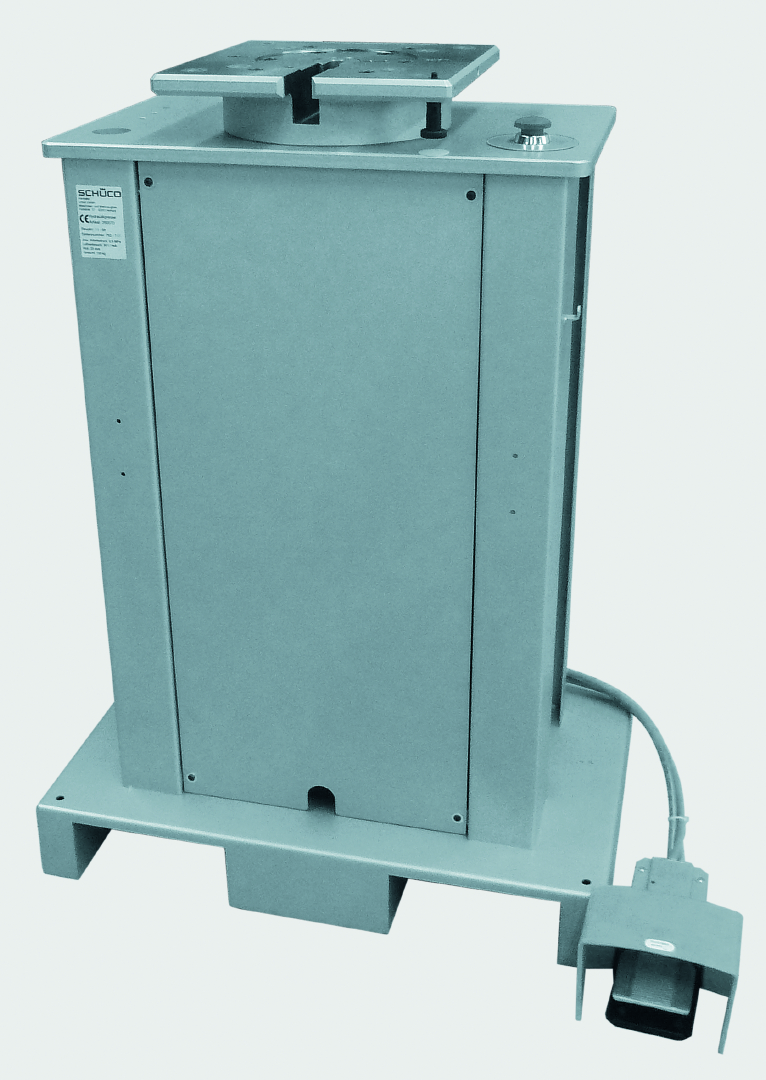

Hydraulikpresse

Hydraulikpresse

Ausgelegt für Schüco Kompaktwerkzeuge und die neue Generation von Pressenwerkzeugen.

  • Hubhöhe: 20 mm
  • Befestigungsmöglichkeiten für Messleiste
  • Schneller Werkzeugwechsel durch Schnellverschlusssystem
  • Kompaktwerkzeuge sind auf der Presse drehbar durch Gleitlager und Justierbolzen
  • Unbegrenzte Bauhöhe der Werkzeuge
  • Sicherheitsschalter für Werkzeugmontage
  • Verbesserter Arbeitsschutz
  • Maschinensockel integriert
Basispresse

Basispresse

Ausgelegt für Schüco Kompaktwerkzeuge und die neue Generation von Pressenwerkzeugen.

  • Hubhöhe: 20 mm
  • Befestigungsmöglichkeiten für Längenanschläge
  • Schneller Werkzeugwechsel durch Schnellschlusssystem
  • Kompaktwerkzeuge sind auf der Presse drehbar durch Gleitlager und Justierungsbolzen
  • Unbegrenzte Bauhöhe der Werkzeuge
  • Sicherheitsschalter für Werkzeugmontage
  • Adapter für Pressenwerkzeuge der neuen Generation
  • Verbesserter Arbeitsschutz
  • Montage auf Maschinensockel Art.-Nr. 299 504 möglich

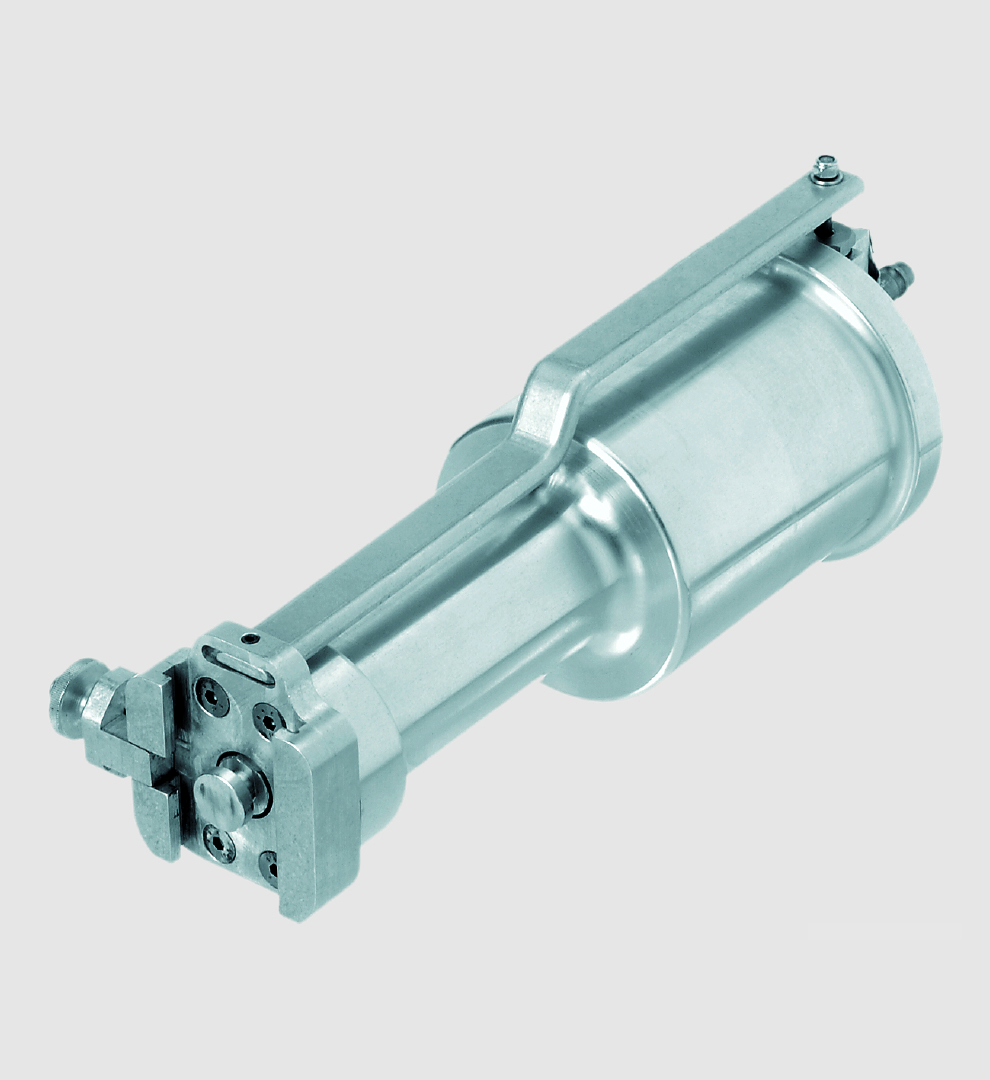

Hydropneumatische Handstanze

Hydropneumatische Handstanze

Ausgelegt für Schüco Werkzeugeinsätze.

  • Geringer Platzbedarf bei Lagerung verschiedener Werkzeuge
  • Auslösen der Stanzung über Bedienhebel
  • Schneller Werkzeugwechsel durch einfache Handhabung
  • Sicherungsbolzen zwischen Presse und Werkzeug
  • Verbesserter Arbeitsschutz

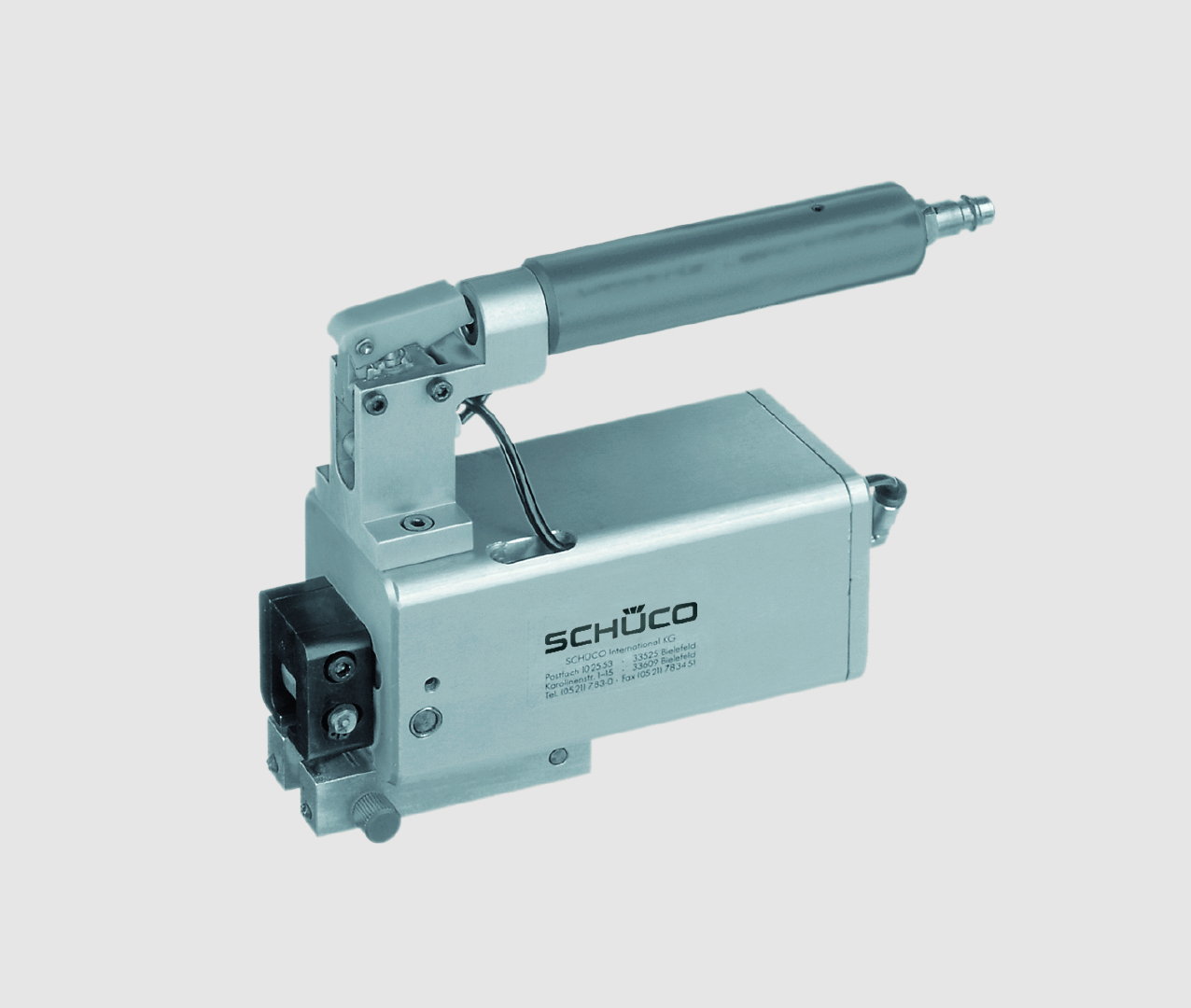

Handpresse

Handpresse

Ausgelegt für Schüco Werkzeugeinsätze.

  • Leicht,​kompakt,​flexibel
  • Geringer Platzbedarf bei Lagerung verschiedener Werkzeuge
  • Einfaches Handling durch angebrachten Handgriff
  • Bedienung per Knopf am Handgriff
  • Schneller Werkzeugwechsel durch einfache Handhabung
  • Handpresse braucht nicht beim Werkzeugwechsel vom Druckluftnetz genommen werden
  • Sicherungsbolzen zwischen Presse und Werkzeug
  • Verbesserter Arbeitsschutz
Kompaktwerkzeuge

Kompaktwerkzeuge

Zum Stanzen auf Hydraulikpresse und Basispresse.
Serienübergreifend einsetzbar.

  • Einsparung von Einzelwerkzeugen
  • Logische Verknüpfung von Arbeitsschritten in einer Stanzfunktion
  • Integration mehrerer Bearbeitungsschritte in einem Kompaktwerkzeug
  • Einfaches Handling beim Einsetzen durch angebrachte Handgriffe
  • Aufgrund der Multifunktionalität kein ständiger Werkzeugwechsel erforderlich

Stanzen

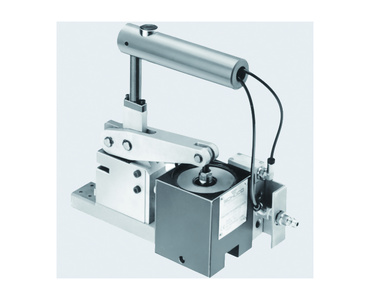

Handstanze

Handstanze

Sonderfälle, zum Stanzen in Schüco Profile.

  • Einfaches Handling durch angebrachten Handgriff
  • Bedienung per Knopf am Handgriff
  • Handgriff aus Kunststoff

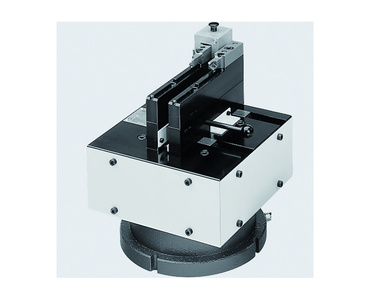

Riegelstanze

Riegelstanze

Zum Stanzen der Langlöcher 4,2 x 7 mm in Riegelprofile der Fassadensysteme. Die Riegelstanze kann für die unterschiedlichsten Fassadensysteme verwendet werden.

  • Betätigung über Fußschalter
  • Montage auf Maschinensockel 299 504 möglich
  • Bewegliche Stempel
  • Integrierter Pneumatikzylinder
  • Keine Bauhöhenbegrenzung bei der Riegelbearbeitung
  • Stanzen der Riegel auch mit vormontierten Isolatoren
  • Stanzen vor oder nach dem Ausklinken der Riegel
  • Serienübergreifend einsetzbar z.B: FW 50+, FW 60+

Hinweis

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Abbildungen können vom Original abweichen und/oder aufpreispflichtige Optionen enthalten.
