AKF 4
...

フライス加工・ドリル加工・打ち抜き加工

端部フライス加工マシン

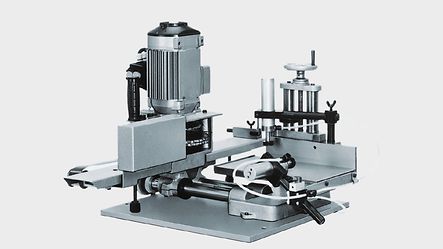

AKF 4

AKF 4

サッシ バー、方立、無目、Tジョイント用下枠レール形材、基礎用ドア形材などの端部の正確なフライス加工用

  • フライス加工面積（奥行き × 高さ）80 x 140 mm


テクニカルデータ：

モーター：

400 V / 2 kW

材料支持部分：

+20° / 90° /-20°

モジュール位置：

90°

フライス加工半径（最大）：

250 mm

フライス加工パッケージの高さ（最大）：

90 mm

フライス加工の奥行き：

80 mm

形材の幅（最大）：

350 mm

形材の高さ（最大）：

140 mm

形材の長さ（最小）：

400 mm

吸引ノズルの半径：

yes

重量：

95 kg

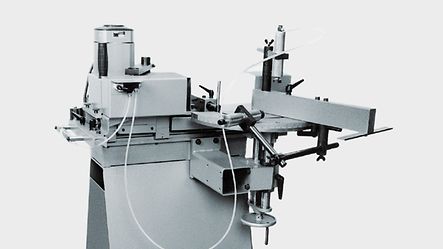

AKF 6

AKF 6

サッシ バー、方立、無目、Tジョイント用下枠レール形材、基礎用ドア形材などの端部の正確なフライス加工用

  • フライス加工面積（奥行き × 高さ）85 x 150 mm.


テクニカルデータ：

モーター：

400 V / 3 kW

材料支持部分：

+20° / 90° /-20°

モジュール位置：

90°

フライス加工半径（最大）：

250 mm

フライス加工パッケージの高さ（最大）：

90 mm

フライス加工の奥行き：

85 mm

形材の幅（最大）：

305 mm

形材の高さ（最大）：

150 mm

形材の長さ（最小）：

400 mm

吸引ノズルの半径：

80 mm

重量：

190 kg

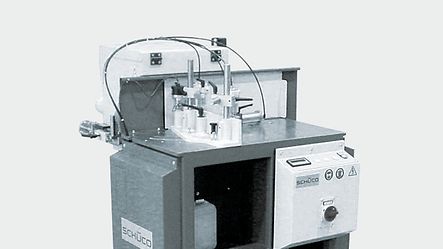

AKF 8

AKF 8

サッシ バー、方立、無目、Tジョイント用下枠レール形材、基礎用ドア形材などの端部の正確なフライス加工用

  • フライス加工面積（奥行き × 高さ）100 x 180 mm.


テクニカルデータ：

モーター：400 V / 2.2 kW
材料支持部分：90° to 20°（左）/ 30°（右）
モジュール位置：90°、15° 刻み
フライス加工半径（最大）：

250 mm

フライス加工パッケージの高さ（最大）：

160 mm

フライス加工の奥行き：

95 mm

形材の幅（最大）：300 mm（90°の場合）
形材の高さ（最大）：

180 mm

形材の長さ（最小）：

300 mm

吸引ノズルの半径：

80 / 90 / 100 mm

重量：

400 kg

倣いフライス盤

倣いフライス盤 KF 348 ＆ KF 347

倣いフライス盤 KF 348 ＆ KF 347

ドアや窓の形材にカギ（シリンダー錠を含む）やギアボックス付きハンドルのための凹みを正確にマシニングします。

  • KF 348：アルミニウムおよびスチールの加工
  • KF 347：アルミニウムの加工


テクニカルデータ：

モーター：400 V / 1.5 kW（KF 348 極数変換モーター）
形材の回転：

180°

マシニング位置：

0°, 60°, 90°, 180°

形材の幅（最大）：

120 mm

形材の高さ（最大）：

100 mm

形材の長さ（最小）：

500 mm

形材の長さ（最大）：

3000 mm

重量：

300 kg

ドリル加工機械

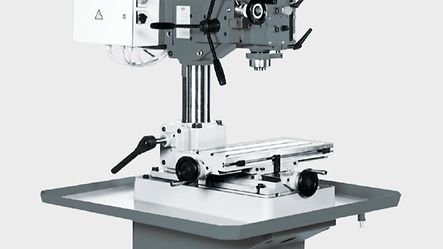

ドリル・フライス加工機械 BT 25F

ドリル・フライス加工機械 BT 25F

あらゆる種類のマシニングおよびドリル加工用


テクニカルデータ：

モーター：400 V / 0.8/ 1.5 kW（極数変換モーター）
速度:120 - 2160 /分
スリーブ ストローク:

100 mm

スピンドル／テーブル間の距離:

80 - 450 mm

X 軸の移動範囲:

350 mm

Y 軸の移動範囲:

160 mm

スピンドル支持台：:

MK 3

重量：:

340 kg

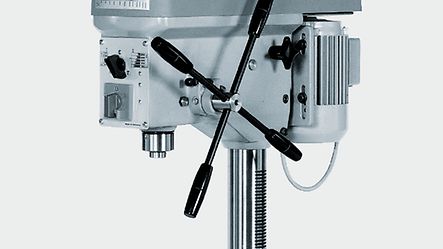

ベンチ ドリル装置 BT 18

ベンチ ドリル装置 BT 18

ドリル穴開け用


テクニカルデータ：

モーター：:

400 V / 0.7/ 1.3 kW（極数変換モーター）

速度：

240 - 3800 /分
ドリル深さ：

100 mm

スピンドル／テーブル間の距離：

150 - 450 mm

スピンドル／土台プレート間の距離：

560 mm

スピンドル支持台：

MK 2

重量：

85 kg

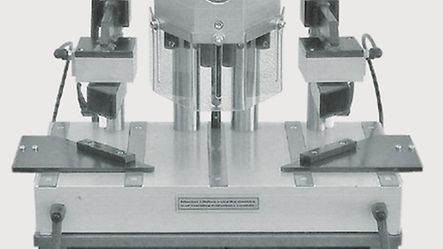

ドアヒンジ ドリル加工機

ドアヒンジ ドリル加工機

開口部外側のフレームに Schüco ドアヒンジ（２部品または３部品）を固定する穴を同時に開けるためのものです。


テクニカルデータ：

モーター:

400 V / 1.1 kW
速度:2800 /分
重量:

90 kg

プレス機

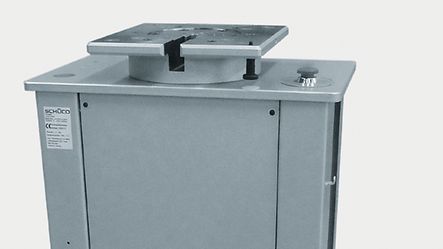

油圧プレス機

油圧プレス機

Schüco のコンパクトなツールや新世代のプレスツール用に設計されています。この油圧プレス機は、基本プレス機よりもより素早く、より大きな出力で稼働します。

  • 持ち上げ高さ：20mm
  • 必要な空間は最小限
  • 足踏みペダルで操作できるコンパクトなデザイン
  • 固定オプション
  • ツール高さの制限なし
  • 次世代のプレスツール用アダプター
  • 統合型マシンベース
基本プレス機

基本プレス機

新しいコンパクトなツールや新世代のプレスツール用に設計されています。

  • 持ち上げ高さ：20mm
  • 落下防止やブラケットの固定オプション
  • 迅速装着システムを使った素早いツールの交換（ツールは、基本プレス機に装着されると、すぐに使えるようになります。）
  • コンパクト ツールは、摩擦軸受けと位置合わせピンを使って、基本プレス機に装着されます。
  • ツール高さは無制限
  • ツール組み立て用の安全スイッチ
  • 次世代のプレスツール用アダプター
  • ユーザー保護を強化
  • 機械土台（品番：299 504）への設置が可能

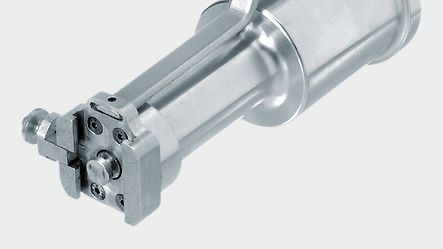

油圧ハンドプレス

油圧ハンドプレス

Schüco のツールが差し込めるように設計されています。

  • 最小の構成で、とても経済的なシステム
  • 操作レバーでパンチを操作
  • ツール交換が簡単
  • プレスとツールの間の安全ピン
  • 作業者の保護が改善

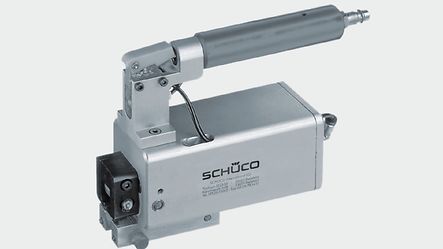

手持ちプレス機

手持ちプレス機

Schüco のツールが差し込めるように設計されています。

  • 軽く、コンパクトで、汎用性が高い
  • 様々なツールの保管が最低限のスペースで可能
  • ハンドル付きで操作しやすい
  • ハンドルのボタンで操作可能
  • 取扱いが簡単なおかげで、ツールをすぐに交換可能
  • ツール交換時に、圧縮空気の供給から手持ちプレス機を切り離す必要なし
  • プレスとツールの間の安全ベルト
  • ユーザー保護が改善

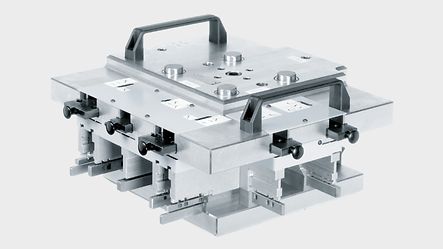

コンパクト ツール

コンパクト ツール

別のシリーズでも使用可能

  • 優れたコストパフォーマンス
  • パンチング機能の論理的な一連のステップ
  • いくつかの準備ステップが、１つのコンパクト ツールに統合
  • ハンドル付きで操作しやすい
  • 複数の機能を持ち、ツールを変え続ける必要なし
  • すべてのシリーズで使用可能

パンチ

Hand Punch

Hand Punch

Schüco の形材へ穴を開ける特別な時に使用

  • ハンドル付きで操作しやすい
  • ハンドルのボタンで操作可能
  • プラスチック製ハンドル
変形パンチ

変形パンチ

ファサードシステム用の無目形材に 4.2 x 7 mm のスロットを開けられます。この無目用パンチは、様々なファサードシステムで使うことができます。

  • 足踏みペダルで操作
  • 機械土台（品番：299 504）への設置が可能
  • 可動パンチ
  • 統合型空気圧シリンダー
  • 無目の準備に高さ制限なし
  • 取り付け前のアイソレーターと組み合わせて、無目に穴を開ける
  • 無目に切れ目をつける前後に穴あけ可能
  • 全てのシリーズに使用可能（例：FW 50+、FW 60+）

注意

・当社は技術的発展のために寸法やデザインを変更する権利を有します。

・図表は当初の製品と異なる場合があります。

・図表には、追加料金の発生するオプションが含まれている場合がありますので、担当者までお問合せください。
