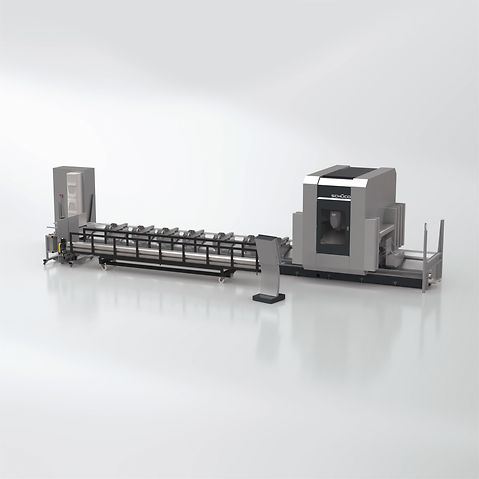

CNC 가공
힌트
당사는 기술 발전을 위해 치수 및 디자인을 변경할 수 있는 권리를 보유합니다.
그림은 원본과 다를 수 있으며 추가 비용이 발생할 수 있는 옵션이 포함될 수 있습니다.
Schüco 기계 AS 100
Schüco 기계 AS 100
다양한 프로파일 절단 및 절단 옵션이 있는 새로운 제조 시스템은 현대의 5축 CNC 기계처럼 유연합니다. Schüco AS 100은 고속 및 연속 제작 공정을 통해 연속 공급 시스템의 이점도 제공합니다. 이 시스템은 제작 최적화 측면에서 선구적인 고성능을 발휘할 뿐만 아니라 최소한의 공간 요구 사항으로 인상적입니다. 이는 최대 7,500mm의 프로파일을 유지할 수 있는 복합 하역 매거진에 의해 보장되며, 따라서 시장에서 사용 가능한 기계의 최장 무인 작동이 가능합니다. 기계의 핵심은 처리 스테이션입니다. 9m 기계 베드는 절단 및 프로파일 끝 처리를 포함한 4면의 프로파일을 처리하는 2개의 5축 타워뿐만 아니라 5개의 자체 포지셔닝 클램프도 수용합니다.
![](/resource/responsive-image/3663542/m11-text-media-1-2/xs/13/machines-cnc-machining-products-as-100-image.jpg)
Schüco 기계 RX LOAD 500
Schüco 기계 RX LOAD 500
CNC 기계와 KUKA의 혁신적인 로봇 기술의 결합으로 로봇 공학을 통해 제조 자동화를 향한 첫 걸음이 이루어지고 있습니다. 자율 로딩 및 언로딩, 전자동 절단, 프로필 처리 제어 기능을 갖춘 RX LOAD 500 로봇 셀은 제작 장비의 필수 구성 요소입니다. 제조 공정을 최적화하고 가속화합니다. 따라서 지연을 극복할 수 있고 전체 생산 라인이 조화를 이룰 수 있습니다.
RX LOAD 500에 대해 자세히 알아보기
![](/resource/blob/804244/324a37548d3295dcf16c3369344c0f05/robotik-bild1-data.jpg)

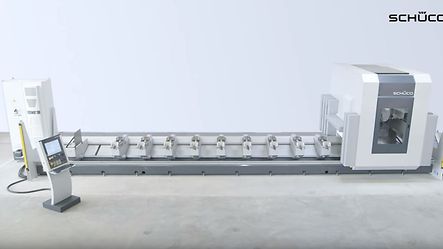

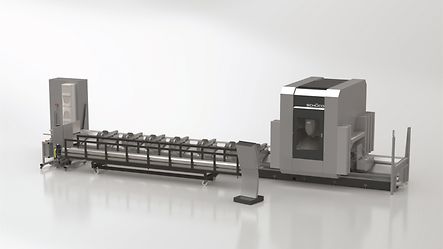

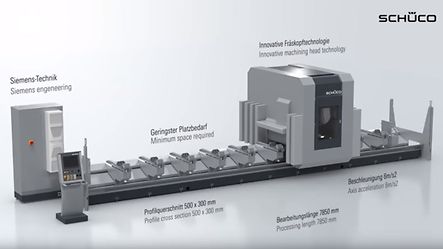

Schüco 기계 AF 500
Schüco 기계 AF 500
SchüCal에서 직접 작동하는 PC 제어를 포함한 절단 옵션이 있는 포털 CNC 기계입니다.
6면 기계 가공을 특징으로 하는 Schüco 머신 AF 500은 알루미늄 및 강철 프로파일을 위한 효율적인 가공 기계입니다.
- 절단 가능한 바 가공
- 프로파일의 위치 지정 모서리가 앞으로 이동하여 삽입이 더 쉬워짐
- 한쪽에 장착된 가공 헤드(두 개의 수치 제어 이동 축을 사용하여 회전 가능)
- 강철 프로파일 가공(S235 ~ 약 5mm 벽 두께)
- 3가지 처리 모드: 개별 철근, 다중 철근(최대 4개 프로파일) 및 교대 작업
- 8개의 개별 작동 및 조정 가능한 클램프
- 공구 변환기는 포털과 함께 수행됨
- 고해상도, 절대위치 측정 시스템
- 서보 축을 통해 B축과 C축의 무한대로 조정 가능한 피벗 동작
- Portal beidseitig mit Sicherheitsschaltleisten in Bumper-Ausführung
- 19인치 터치 TFT 컬러 디스플레이가 있는 사용하기 쉬운 컨트롤 패널
기술 데이터:
제어되는 NC 축 수: | 8 |
처리 길이: | |
최대 처리 속도 X / Y / Z: | 80 / 60 / 40 m/분 |
B축 회전: | ± 180° (약 55도 각도로 회전) / 20 언더피벗 |
C축 회전: | ± 360° (Z축을 기준으로 회전) |
공구 홀더: | |
속도 범위: | |
밀링 모터 출력: | |
움직이는 툴 매거진의 공간 수: | 20 |
클램프 위치 배치: | 자동 |
클램프의 수량: | 8 |
클램프의 최대 수량: | 10 |
최대 단면적(W x H) / 길이 – 단일 막대 가공: | 450 x 350 / 7300mm(공구 길이 250mm의 경우), 500 x 350 / 7300mm(공구 길이 200mm의 경우), 프로파일 끝 가공 없이 7850mm |
최대 단면적(W x H) / 길이 – 단일 막대 가공: | 30 x 30 / 300mm(공구 길이 200mm용) |
![](/resource/responsive-image/3663572/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-500-image.jpg)
Schüco 기계 AF 500
![](/resource/responsive-image/3663586/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-500-1-image.jpg)
![](/resource/responsive-image/3663600/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-500-2-image.jpg)

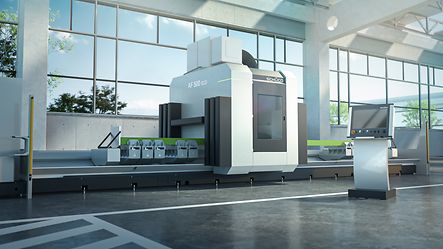

Schüco 기계 AF 500 ECO
Schüco 기계 AF 500 ECO
AF 500 ECO는 Schüco의 최신 5축 CNC 기계입니다. 주요 이점은 절단 및 준비 생산 단계를 혁신적인 생태학적 개념과 결합한다는 것입니다. 기계는 스마트 에너지 회수 기능 덕분에 특히 지속 가능한 방식으로 작동합니다. 단일 기계에서 절단 및 준비를 결합하여 에너지 소비 감소 및 시간 절약은 제작 중에 경제적 이점을 제공합니다.
AF 500 ECO에 대해 자세히 알아보십시오.
![AF 500 ECO](/resource/responsive-image/3663622/m11-text-media-1-2/xs/4/af-500-eco.jpg)

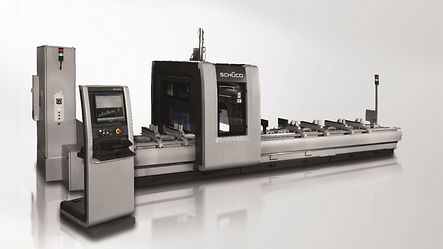

Schüco 기계 AF 450
Schüco 기계 AF 450
SchüCal에서 직접 작동하는 PC 컨트롤을 포함한 CNC 기계
- 알루미늄 및 강철 프로파일의 3면 가공
- 3가지 작동 모드:
- 여분의 길이가 있는 싱글-바
- 다양한 윤곽이 있는 멀티-바
- ASP 시스템과 교대 작동 - 수직 클램핑 고정 장치가 있는 개별적으로 작동되고 조정 가능한 클램프
- 가공 길이 7500mm
기술 데이터:
NC 구동 축 수: | 4 + 공구 교환기 |
최대 처리 속도 X/Y/Z: | 80 / 60 / 40 m/분 |
A-축 회전: | +90° 에서 -90°까지 지속적으로 |
공구 마운트: | |
속도: | 24000 rpm까지 |
밀링 모터 출력: | 6000 - 12000 rpm (S1)에서 7,5 kW |
움직이는 툴 매거진의 공간 수: | 12 |
텐션 블록의 위치 지정: | 자동 |
텐션 블록의 수: | 8 |
무게: | 5800 kg |
최대 교차 선택(W x H) / 길이 싱글 바 가공: | 420 x 300 / 7500mm(110mm 공구 길이에서) |
![](/resource/responsive-image/3663652/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-450-image.jpg)

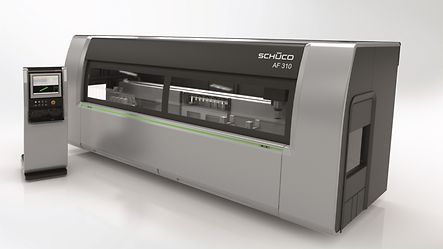

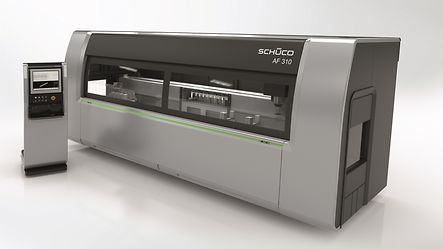

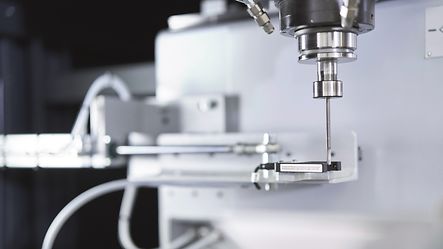

Schüco 기계 AF 310
Schüco 기계 AF 310
SchüCal에서 직접 작동하는 CNC 기계
- 3면 가공
- 가공 길이 4000mm
기술 데이터:
NC 구동 축 수: | 4 |
축 X/Y/Z의 이동 범위: | 4000 mm |
최대 처리 속도 X/Y/Z: | 150 / 40 / 40 m/분 |
A-축 회전: | +110° 에서 -110°까지 지속적으로 |
공구 마운트: | HSK-63F |
속도: | 최대 24000rpm |
밀링 모터 출력(속도 기준): | 6000rpm에서 8.5KW(S1) |
움직이는 툴 매거진의 공간 수: | 10 |
텐션 블록의 위치 지정: | 자동 |
텐션 블록의 수: | 5 |
무게: | 3600 kg |
교차 선택(W x H) / 길이: | 300 x 190 / 4000mm(130mm 공구 길이에서) |
교차 선택(W x H)/길이, 피벗된 A-축 포함: | 300 x 170 / 4000mm(150mm 공구 길이에서) |
![](/resource/responsive-image/3663676/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-310-image.jpg)
Schüco 기계 AF 310
![](/resource/responsive-image/3663700/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-310-1-image.jpg)
![](/resource/responsive-image/3663714/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-310-2-image.jpg)
Schüco 기계 AF 250
Schüco 기계 AF 250
공압식 회전 지지 테이블이 있는 소형 3축 CNC 기계 – 알루미늄 및 강철 프로파일로 윈도우와 도어를를 제작하도록 특별히 설계되었습니다.
3200mm의 가공 길이 또는 2단계의 초과 길이, 3면 가공 및 프로파일 끝 가공을 통해 Schüco 기계 AF 250은
Schüco 위도우 및 도어 시리즈의 경제적이고 고품질 제작을 위한 효율적인 적용 옵션을 제공합니다.
기술 데이터:
제품 이점: | 제작 이점 |
스핀들 파워: 3.8 kW, 최대 18,000 rpm, 압축 공기로 냉각 | 5개의 공간이 있는 자동 공구 교환기, 3개의 공간이 있는 선택적인 추가 도구 매거진 |
알루미늄 및 강철 프로파일의 3면 가공 | 2개의 고정 스톱: 영점의 정확한 정의를 위해 접을 수 있으며, 결과적으로 최대 6.4m 길이를 처리할 수 있습니다. |
공구 길이 160mm의 가공 단면: 최대 250mm x 150mm | 프로파일의 위치 가장자리가 앞으로 이동되어 삽입이 더 쉬워짐 |
피봇된 A축이 있는 160mm 공구 길이의 가공 단면: 최대 200mm x 115mm | 로딩 및 언로딩을 위한 안전 후드가 자동으로 열림 |
약 3mm의 벽 두께까지 S235 강철 준비 | |
프로파일 길이 측정을 위한 측정 스톱 | |
완전히 밀폐된 가공 공간 |
![](/resource/responsive-image/3663750/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-250-image.jpg)

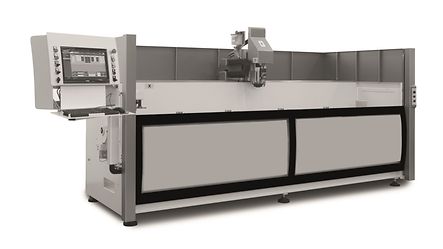

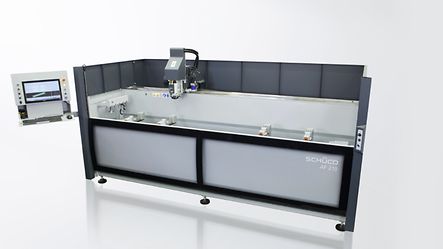

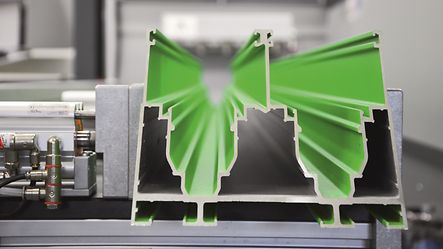

Schüco 기계 AF 210
Schüco 기계 AF 210
Schüco AF 210은 창호용 알루미늄 프로파일 제작에 새로운 가능성을 열어줍니다. 이 기계를 사용하면 수동 프로세스는 과거의 일이 되고 최대 2900mm까지 측정되는 프로파일 바를 자동으로 처리할 수 있습니다. 또한한 이 공간 절약형 기적은 공간을 거의 차지하지 않으며 모든 작업장에 적합합니다.
주요 혜택 한눈에 보기:
- SchüCal에서 직접 작동하거나 간단한 사내 프로그래밍을 통해 작동
- 자동 공구 교체기를 자유롭게 구성할 수 있어 높은 수준의 유연성 제공
- 고품질 밀링 모터를 사용한 프로파일 끝 가공을 포함한 다용도 기계 가공
- 본질적으로 강력한 기계 베드 덕분에 높은 수준의 공정 안정성
- 4개의 수동 이동 클램프로 2개의 프로파일을 한 번에 가공 가능
- 기계식 클램핑이 있는 회전 테이블 덕분에 3면 가공 및 대각선 배수 구멍이 용이함
- 자동 커버를 포함한 폐쇄형 가공 공간은 안전 배리어와 광전 배리어를 대체합니다.
![](/resource/responsive-image/3663782/m11-text-media-1-2/xs/12/machines-cnc-machining-products-af-210-image.jpg)
기술 데이터:
NC 구동 축 수: | 3 |
축 X/Y/Z의 이동 범위: | 3160 / 360 / 345 mm> |
최대 처리 속도 X/Y/Z: | 60 / 30 / 30 m/분 |
A-축 회전: | 90° / 0° / - 90° 공압 |
공구 마운트: | SK 30> |
속도: | 최대 18000rpm |
밀링 모터 출력(속도 기준): | 3.8 KW at 12000 rpm (S1)> |
툴 매거진의 공간 수: | 5 |
텐션 블록의 위치 지정: | 수동 - 위치 검토 포함 |
텐션 블록의 수: | 4 |
무게: | 1560 kg |
교차 선택(W x H) / 길이: | 250 x 116 (126 mm tool-length 공구 길이에서) |
교차 선택(W x H)/길이, 피벗된 A-축 포함: | 250 x 170 (126 mm tool-length 공구 길이에서) |
![](/resource/responsive-image/3663798/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-210-2-image.jpg)
![](/resource/responsive-image/3663816/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-210-image1.jpg)
![](/resource/responsive-image/3663834/m11-text-media-1-2/xs/13/machines-cnc-machining-products-af-210-image2.jpg)
